Инструкция блока сопряжения МСЦ Даксис

Общие сведения

По вопросам приобретаетения блоков сопряжения для видеодомофона, ремонта, а также модернизации (замены) видеодомофонов обращайтесь по телефону:

+7 (495) 518-18-37 или пишите

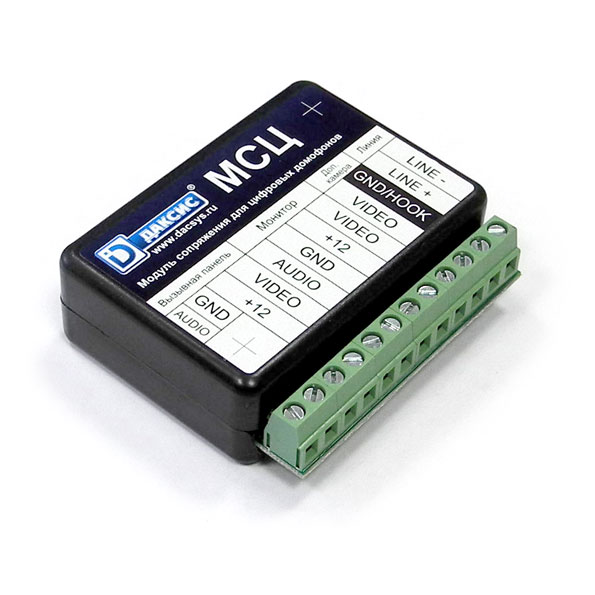

Блок сопряжения цифрового домофона МСЦ Даксис
Параметры значение
Тип подключаемого подъездного домофонацифровой
Proel, Marshal, Raikmann, Rainmann, Laskomex, Filman, Keyman
Видеопанели1
Видеокамеры2 (с учётом видеопанелей и подъездного домофона)
Питаниеот монитора и линии домофона

Описание

Внешний блок сопряжения позволяет использовать монитор стандартного типа (4-х проводной) в качестве абонентского устройства цифрового подъезного домофона / видеодомофона или домофона с независимо от него установленной подъездной камерой. Если подъездная камера не установлена вместо неё можно установить и подключить дополнительную камеру на этаже.

Дополнительно используя один разъём на мониторе через блок сопряжения можно подключить видеопанель. Таким образом если в Вашей квартире стоит монитор с 2 разъёмами под видеопанели к нему можно подключить и подъездный домофон и видеопанели у двери и на лестничной клетке.

Если в вашем мониторе видеодомофона имеется функция hook (видеопанель подключается не 4 а 5 проводами) блок сопряжения выключает функцию автоподнятия трубки и когда Вас нет дома у звонящего Вам гостя не появится впечатление что Вы подняли трубку так и не ответив и не открыв дверь. Однако стоит отметить, что таких мониторов почти нет на рынке.

Установка

Ввиду того что размеры блока сопряжения не позволяют монтировать его за монитором, блок сопряжения как правило устанавливается на этаже. К нему подключаются монитор, видеопанель, линия домофона и подъездная видеокамера (или камера на этаже) в соотвествии со схемой подключения и описанием на корпусе блока.



Если Вас интересует блок сопряжения меньших размеров который можно установить за монитором смотрите описание блока сопряжения LSV

Перемычки цифровых блоков сопряжения программируются включения перемычек сумма значений которых даст нужный номер:

  1. номер 20 это перемычки 16 и 4
  2. номер 65 это перемычки 32, 16, 8, 4, 3, 2
  3. номер 8 это всего одна перемычка 8


Определить нужные перемычки стало проще с калькулятором перемычек от DMF.ru

Если в подъездном домофоне установлен сдвиг (чаще всего используется в случае когда в доме более 255 квартир) и вы не знаете его значения проверьте набор перемычек в предыдущем абонентском устройстве. Если такой возможности нет и в вашем доме больше 255 квартир попробуйте вариант сдвигом 255 или 100, 200 итп. И так если номер вашей квартиры 300 номер который нужно получить это 300 - сдвиг (255 или 100 итп).

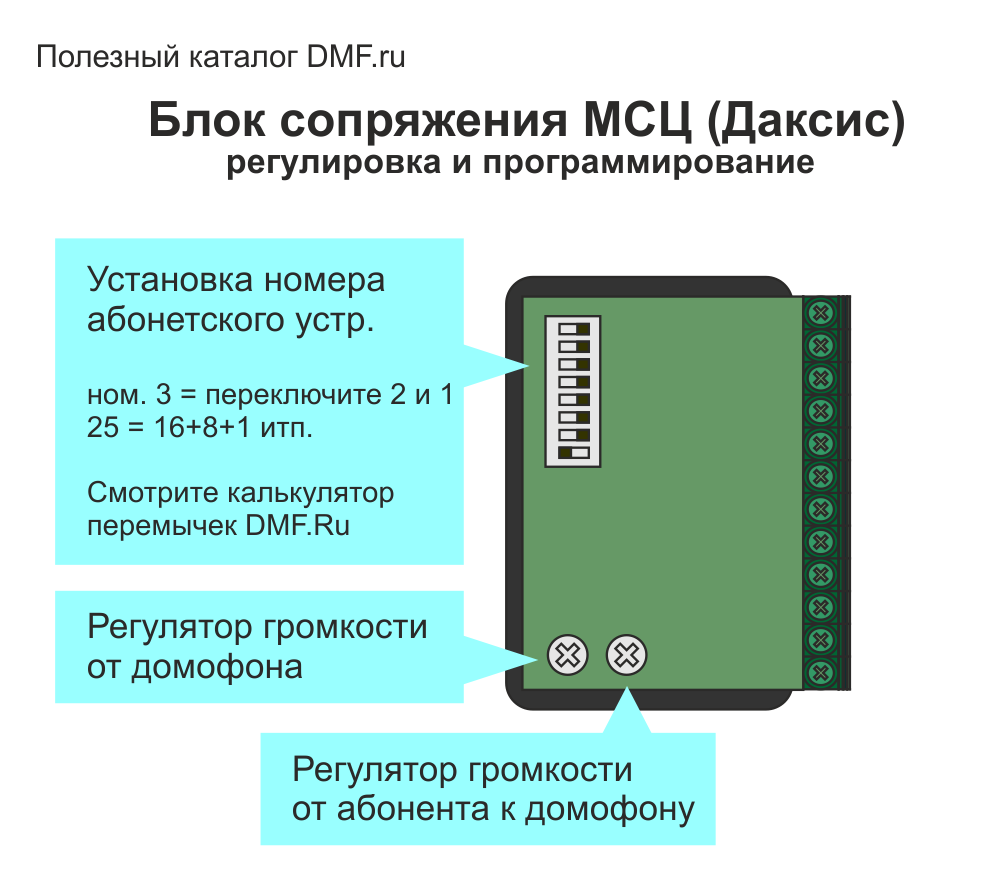

Схема настройки блока сопряжения МСК (Даксис)

После установки проверьте правильность подключения проводов. Если всё подключено правильно включите монитор и проведите проверку работы путём:

  • просмотра видеосигнала в дежурном режиме
  • вызовом абонента с видеопанели
  • вызовом абонента с подъездного домофона
  • открытием двери подъездного домофона во время принятого звонка

Если вызов квартиры с подъезного домофона не поступает убедитесь что Вы правильно подключили +Line и - Line линии домофона к блоку сопряжения. Если правильно то проверьте выбрали ли Вы правильные перемычки для идентификации номера квартиры абонента. Если и это не поможет возможно Вашу квартиру заблокировали на самом домофоне - обратитесь в управляющую компанию.

Если звук неудвлитварительный - с возбуждением, помехами, слишком громкий или тихий воспользуйтесь регуляторами. Для доступа к регуляторам откройте корпус блока.

Если ничего не происходит при вызове с домофона и видеопанели то возможно Вы перепутали провода видеопанели и монитора либо не подключили монитор к питанию.

Схема подключения

Стандартная схема подключения:

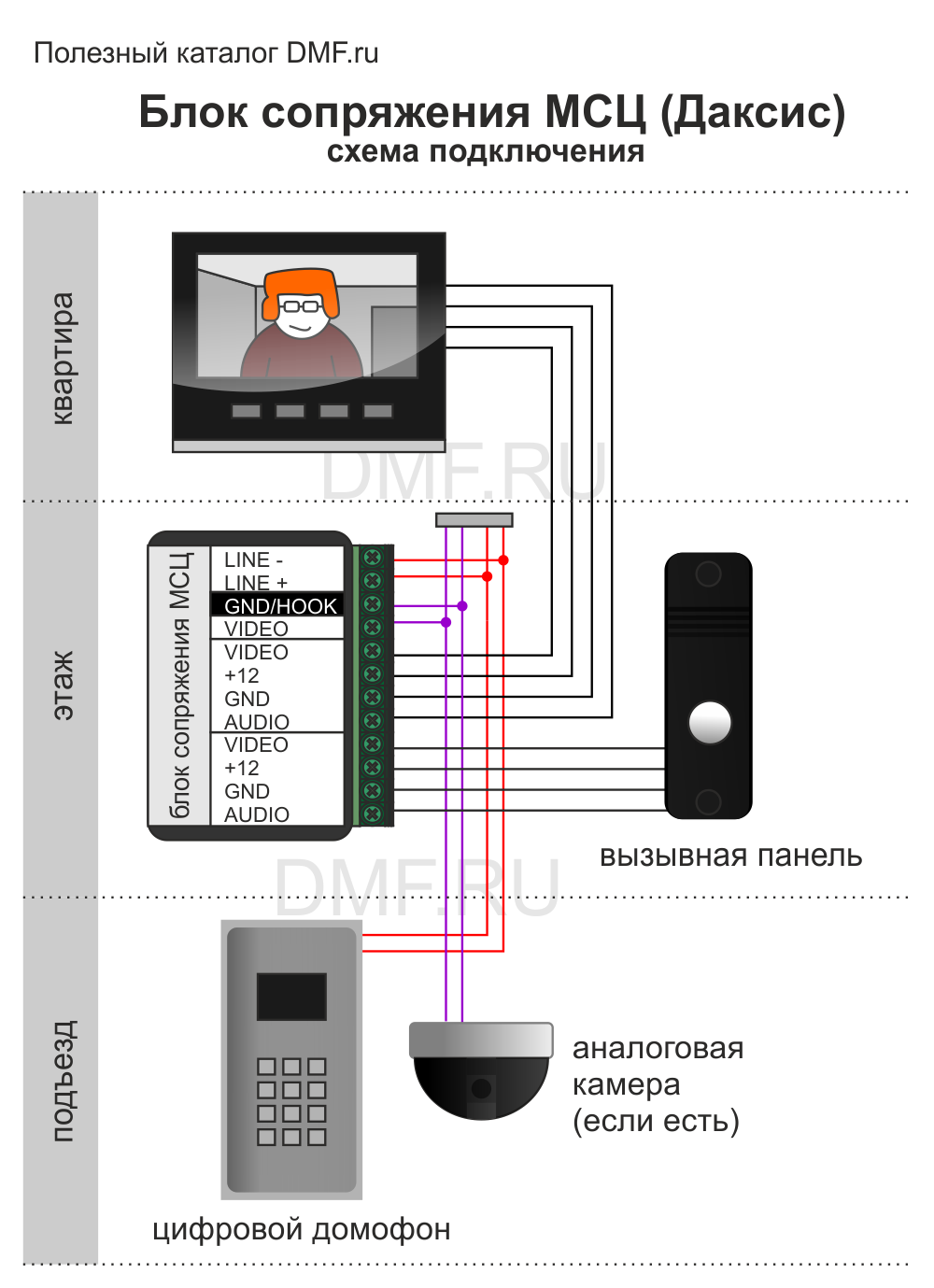

схема подключения МСЦ Даксис

Схема подключения с монитором с функцией hook:

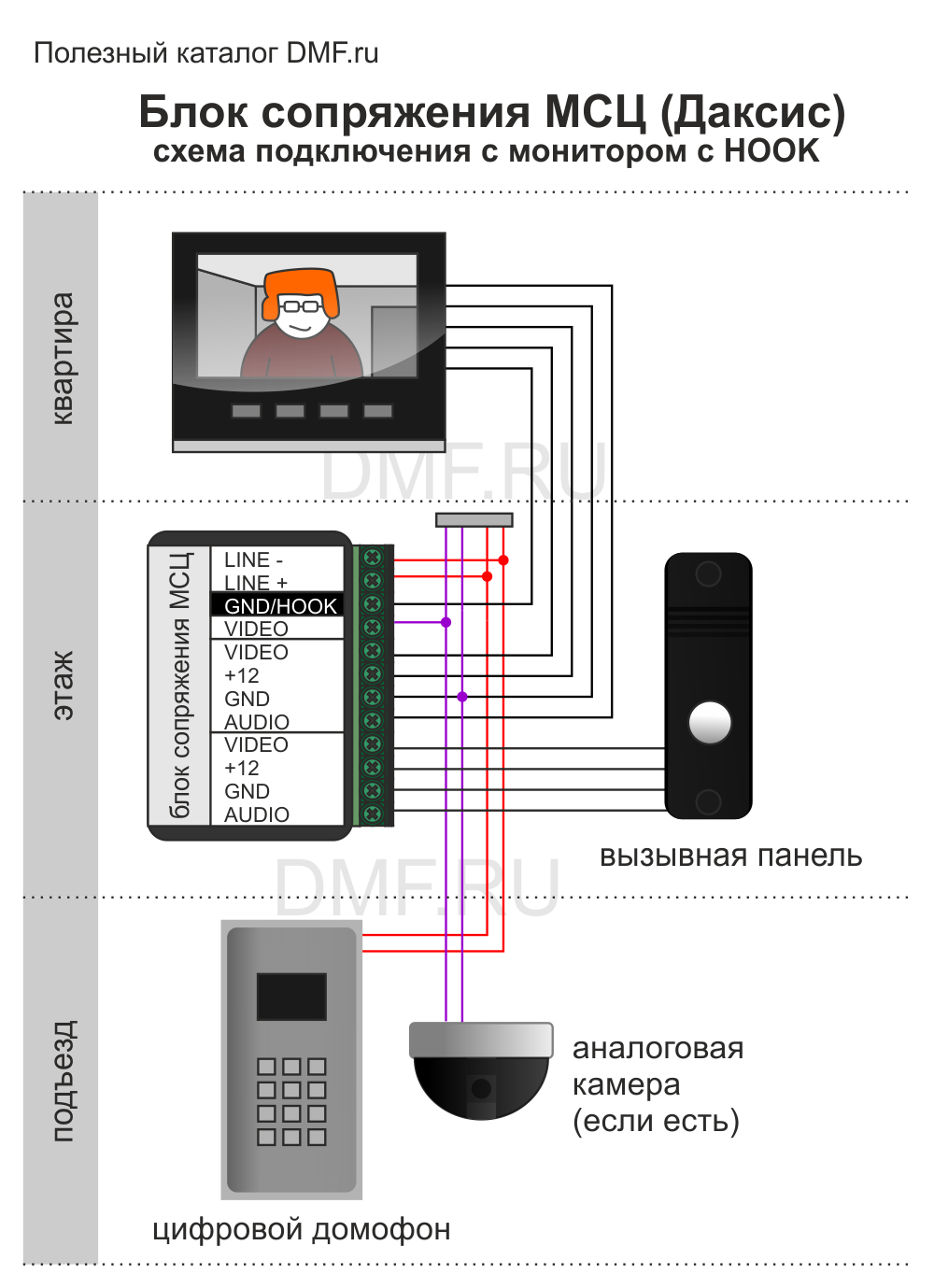

Схема подключения блока сопряжения МСК с hook (Даксис)
