Блок сопряжения LSV

Описание

Блок сопряжения LSV позволяет использовать стандартный монитор видеодомофона в качестве абонентского устройства координатного домофона или видеодомофона. Блок сопряжения ЛСВ подключается к монитору как обычная 4-х проводная видеопанель, а к домофону как обычная трубка, дополнительно (если имеется) подключается видеокамера с подъезда.

LSV - Блок сопряжения коодинатного домофона
Параметры значение
Блок сопряжения коодинатного домофона
Питаниеот линии домофона
Размеры14 * 32мм - плата без клемм
14 * 32мм - плата с клеммами
Гальваноразвязка на входесть, постоянная
Гальваноразвязка на выходесть, постоянная
Линии1 (домофон)
Подключение к монитору4х проводные домофоны. 3 провода (аудио, +, общий), видео подключается на видеолинию домофона на прямую
Подключение к подъездному домофонукоординатные
Работает с домофонамиВизит, Элтис, Метаком

Достоинства

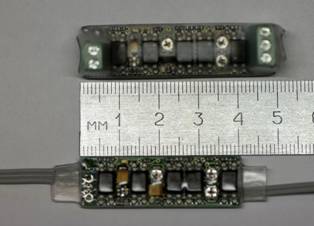

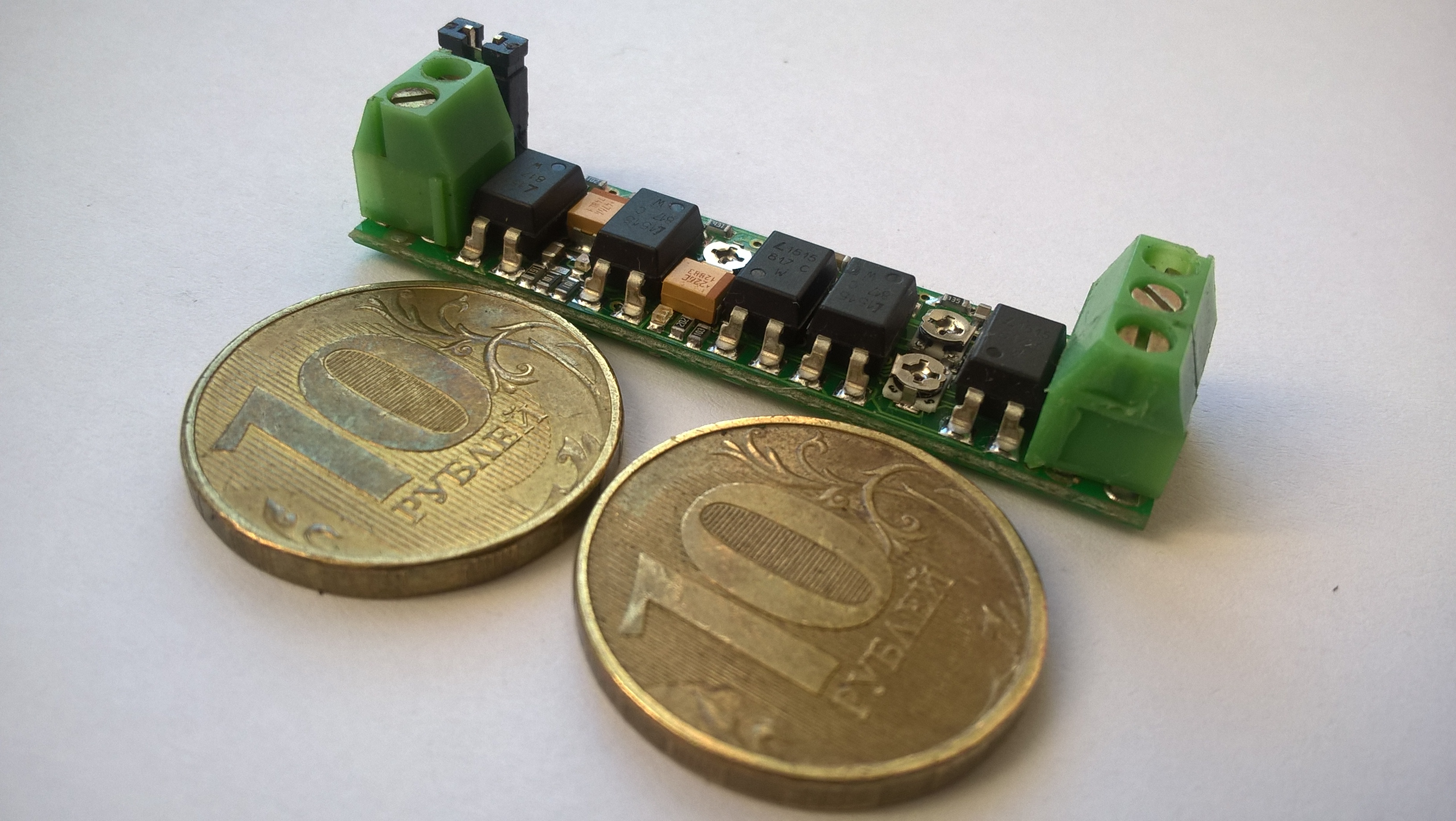

Габариты

Наш блок сопряжения благодаря маленькому размеру можно легко встроить за большинством мониторов в которых имеется углубление для разъёмов или в подрозетнике за кронштейном монитора или даже в небольшом коробе что значительно облегчает и ускоряет монтажные работы по установке видеодомофона в квартире.

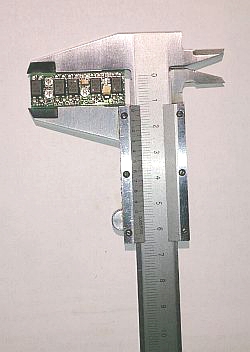

Габариты платы: 37 мм, 14мм, 4мм

Полная и честная гальваноразвязка

Большинству потребителей неизвестное слово - гальваноразвязка - имеет огромное влияние на качество работы всей домофонной/видеодомофонной установки в жилом доме. Каждое устройство (не являющееся трубкой) подключённое на прямую в домофонную линию создаёт помехи. До сих пор лишь 1% производителей блоков сопряжения применяют гальваноразвязку в разговорном режиме! 90% других производителей блоков сопряжения с гордостью заявляют, что у них есть гальваноразвязка, однако все они умалчивают что гальваноразвязка выключается в разговорном режиме.

Рабочее напряжение

В последние годы модельный ряд мониторов значительно расширился за счёт как импорта из Китая, так самих производителей брендовых домофонов таких как Commax, Kocom. Начали появлятся видеодомофоны со встроенным регистратором или видеопамятью что в некоторых случаях изменило принцип работы и подачи питания на видеопанель также в дежурном режиме. Наша плата совместима со всеми типами мониторов.

Прайс-лист

При заказе свыше 1000шт цена договорная. Под заказ возможны также другие формы исполнения в том числе в пластиковом корпусе.
Исполнение розничная цена монтажная организация/ дилер
В силиконе с проводами 1000 руб. 800 руб. /
600 руб.
В силиконе с клеммами 1000 руб. 800 руб. /
600 руб.
Плата без клемм и проводов 1000 руб. 800 руб. /
600 руб.
В силиконе с разъёмом Commax 1000 руб. 800 руб. /
600 руб.

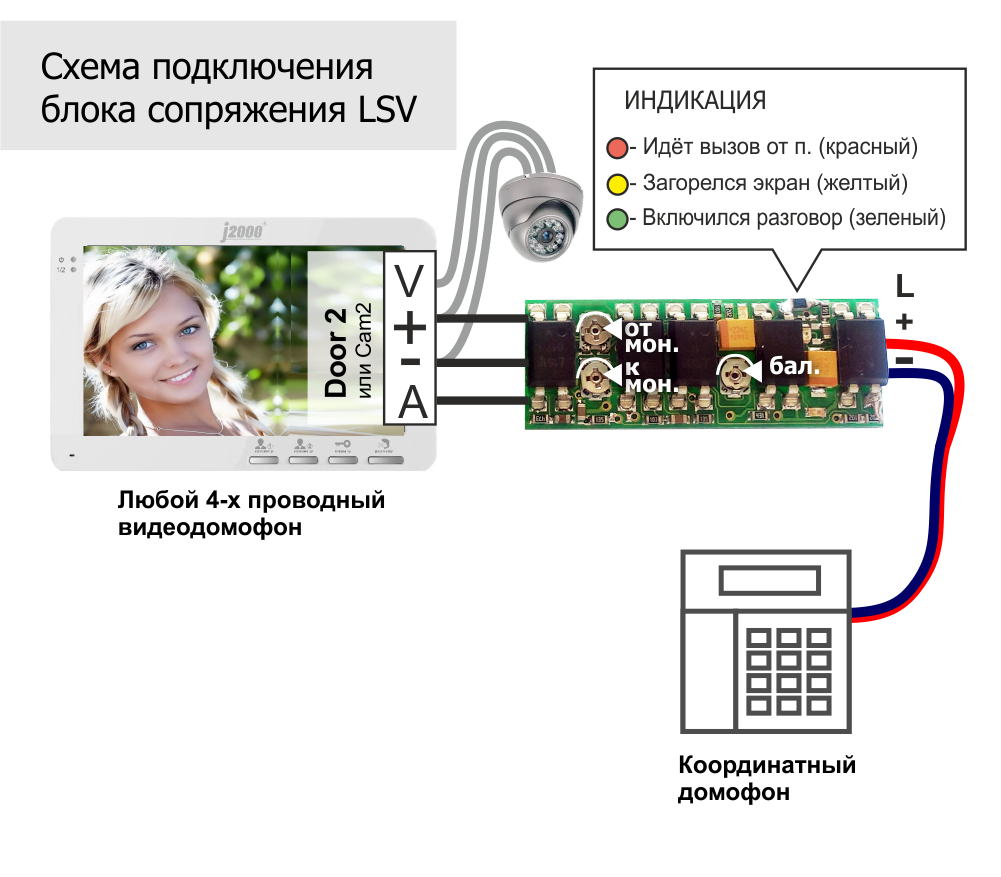

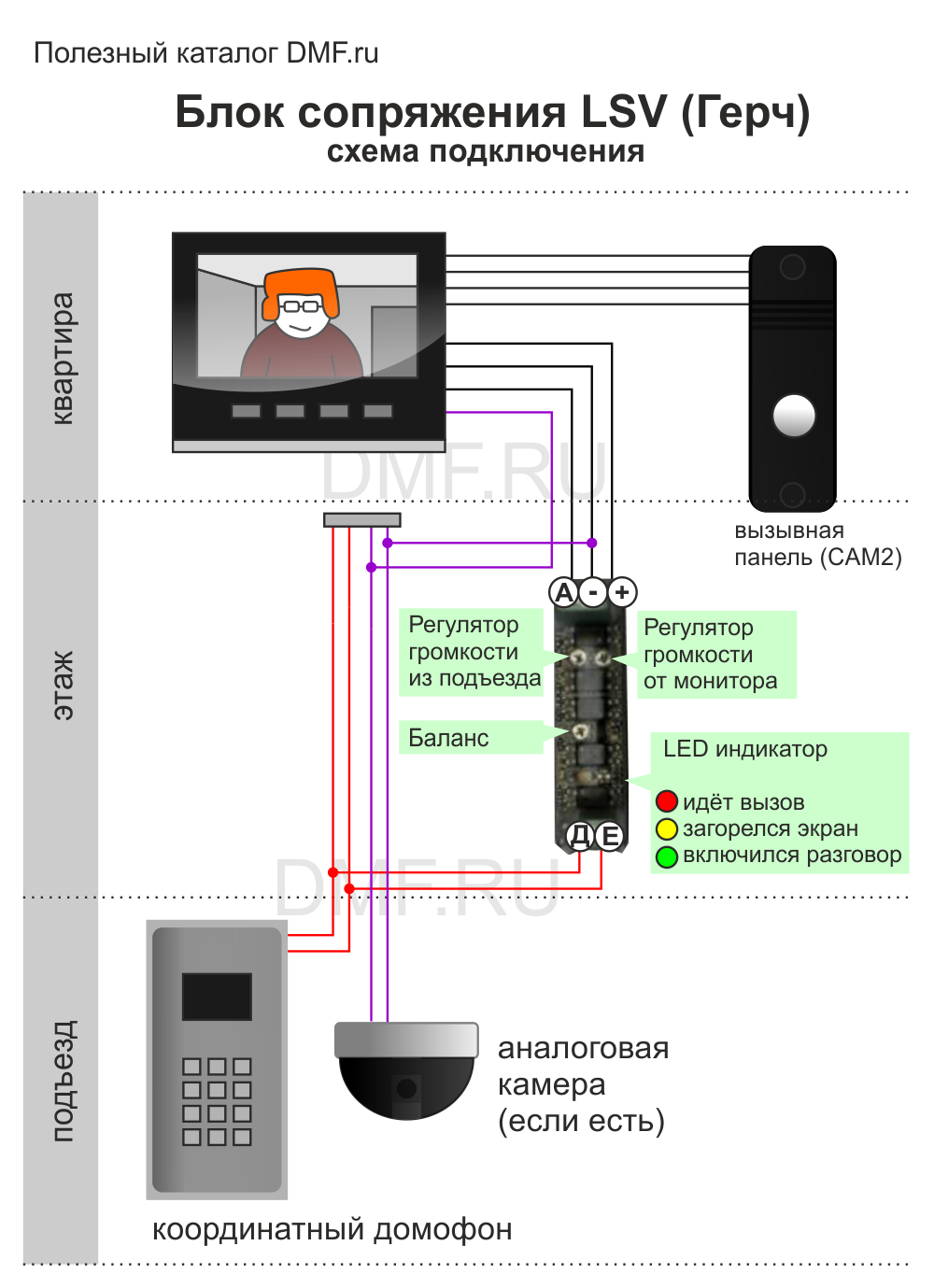

Схема подкючения

схема подключения блока сопряжения LSV

Инструкции, документация

инструкции блоков сопряжения LSV
Название инструкции Дата посл. изм. Размер
1LSV - Блок сопряжения коодинатного домофона - инструкция подключения 20.10.20161,5 mbpdf
2LSV - Блок сопряжения коодинатного домофона - инструкция распайки 12.10.20169,5 mbpdf
3LSV - Схема подключения 26.12.20160,3 mbpng
