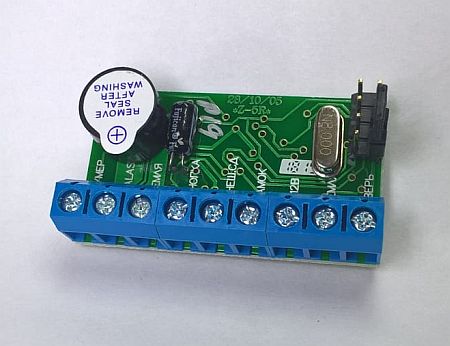

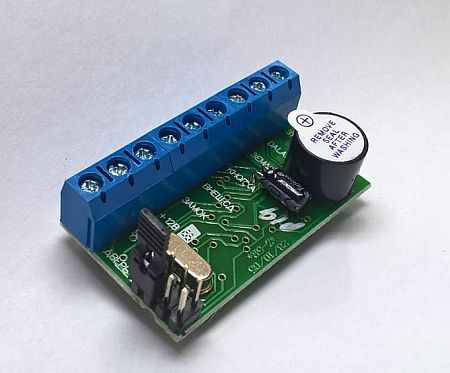

Контроллер Z-5R (или “Z-5R (мод. Case)” - в пластиковом корпусе) предназначен для использования в системах контроля и управления доступом (СКУД) в качестве автономного контроллера для управления электромагнитными и электромеханическими замками при подключении к контроллеру контактора ключей Dallas Touch Memory (ключи DS1990A) или бесконтактного считывателя proximity-карт, эмулирующего протокол iButton (Dallas TouchMemory).
полный список инструкций доступен на странице Полезный каталог
Полное техническое описание

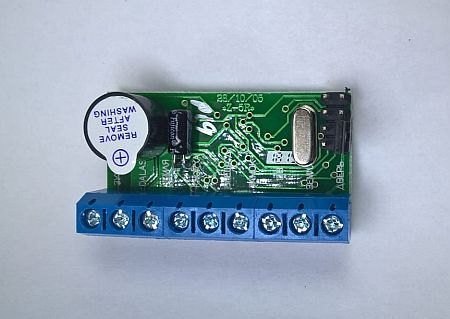

Контроллер Z-5R позволяет подключить следующее оборудование:
- внешний считыватель proximity-карт, передающий информацию по протоколу iButton,или контактор ключей Dallas Touch Memory;
- электромагнитный или электромеханический замок;
- кнопку открывания замка (нормально разомкнутую, на пример сенсорную кнопку выхода Gerch ZN);
- внешний светодиод;
- внешний зуммер;
- датчик открытой двери.
При работе совместно с компьютерным адаптером AC-Z (плюс программа "База Z") появляется возможность ведения базы ключей в ПК и оперативного изменения (загрузки/выгрузки) списка ключей в контроллере Z-5R (с помощью ключа DS1996 или только с помощью адаптера и ПК).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Протокол подключения внешнего считывателя | iButton (Dallas Touch Memory) |
| Количество ключей/карт (max), шт.: | до 1364 шт. (DS1990А или Proximity) |
| Поддержка ключа DS1996L | да |
| Звуковая/световая индикация: | зуммер, светодиод |
| Управление внешним светодиодом и внешним зуммером: | да |
| Выход для подключения замка: | МДП-транзистор |
| Ток коммутации, А: | 5 |
| Перемычка для выбора типа замка: | электромагнитный, электромеханический |
| Установка длительности открывания замка, сек: | от 0 до 220 (заводское значение - 3 сек) |
| Напряжение питания постоянного тока, В: | 8 - 18 |
| Потребление тока, мА, (max): | 45 |
| Габариты корпуса, мм: | 65х65х20 |
| Габариты платы, мм: | 46х26х15 |
| Материал корпуса (для “Z-5R (мод. Case)”: | ABS пластик |
| Масса корпуса с платой, г: | 43 |
| Масса платы, г: | 16 |
При подключении считывателя (контактора) к контроллеру следует использовать кабель с витыми парами, например, UTP CAT5, для защиты от помех. При подключении считывателя по протоколу iButton один провод витой пары соединяет клеммы GND контроллера и считывателя. Второй провод этой же витой пары используется для передачи сигнала и соединяет выход считывателя с клеммой контроллера TM (см. рис. 4 и 5).
Питание на считыватель может быть подано одинарным проводом. Если в кабеле остаются неиспользованные провода, то рекомендуется соединить ими клеммы GND считывателя и контроллера.

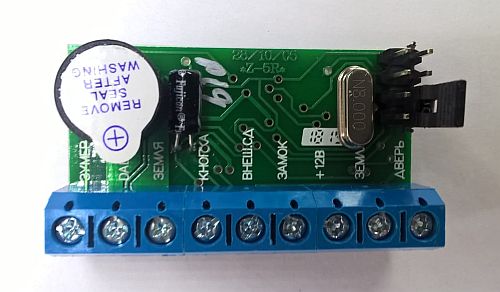

| № | Клемма | Назначение |
|---|---|---|
| 1 | ZUMM | Подключение внешнего зуммера. Следует использовать зуммер со встроенным генератором на напряжение 12 вольт и потребляемым током не более 50 мА. Положительный контакт подключается к клемме +12V, а отрицательный к этой клемме |
| 2 | TM | Внешний считыватель или контактор |
| 3 | GND | Сигнальная земля. Для подключения общих проводов внешнего считывателя, контактора, датчика положения двери или кнопки открывания двери |
| 4 | EXIT | Кнопка открывания двери. Замыкание вызывает открывание двери. Рекомендуетсяподключать с помощью витой пары |
| 5 | LED | Внешний светодиод. Выход имеет ограничение тока 20 мА, что позволяет подключать светодиод без резисторов. Положительный провод диода подключается к этой клемме,а отрицательный - к GND |
| 6 | LOCK | Клемма для подключения отрицательного провода обмотки замка |
| 7 | +12V | +12 вольт. Подключение плюса блока питания и положительного провода обмотки замка |
| 8 | GND | Силовая земля. Подключение минуса блока питания |
| 9 | DOOR | Подключение датчика положения двери. Рекомендуется витая пара. Срабатываниедатчика при открывании двери позволяет досрочно выключить звук на контроллере, а также сэкономить энергию, выключив электромеханический замок сразу после открывания двери или включив электромагнитный замок, только когда дверь уже закрылась Z-5R |
ОСОБЕННОСТИ РАБОТЫ КОНТРОЛЛЕРА Z-5R
1. Контроллер может работать как с контактными идентификаторами DS1990A - ключами,так и с бесконтактными идентификаторами различных стандартов - картами. Для работы сключами DS1990A к контроллеру следует подключить контактор, при использовании карт - считыватель соответствующего используемым картам стандарта (EM-Marine, Mifare и т.п.). Считыватели карт для передачи кода контроллеру должны использовать протокол iButton, эмулируя ключ DS1990A. Учитывая, что бесконтактные системы практически вытеснили контактные, работа контроллера будет описываться в связке со считывателем Matrix II, подключенным по протоколу iButton, что практически полностью соответствует работе с контактором.
2. Действия СКУД определяются наличием или отсутствием номера считанной карты впамяти контроллера, а также присвоенным при записи в память статусом этой карты. Вместо термина “номер карты” часто употребляют термин “ключ”. Поэтому в дальнейшем используемые при описании термины “карта” и “ключ” (например, поднести “карту” илиподнести “ключ”) - равнозначны. Список карт (ключей) с указанием их статуса называетсябазой данных СКУД.
3. Для работы с контроллером Z-5R каждой новой proximity-карте следует задать её статус (определить права владельца карты). Статус карты задаётся в режиме программированияпри первом поднесении карты к считывателю, подключенному к контроллеру. Для изменения статуса карты необходимо с начала удалить карту из памяти контроллера, а потом записать её вновь с присвоением требуемого статуса. Следует иметь ввиду, что удаление мастер-карты возможно только при стирании или перезаписи всей памяти контроллера, т.е. при стирании базы данных СКУД.
Возможные варианты статуса:
- мастер-карта - предназначена только для программирования контроллера Z-5R и непредназначена для прохода;
- простая карта (карта доступа) - предназначена для прохода через точку доступа (кромережима “Блокировка”);
- блокирующая карта - предназначена для прохода через точку доступа (в том числе врежиме “Блокировка”), а также для включения/выключения режима “Блокировка”.Блокирующие карты открывают замок в момент убирания карты от считывателя.
4. При выпуске контроллера Z-5R память контроллера пуста. Для управления его работойнеобходимо прежде всего записать в память контроллера информацию о мастер-карте, спомощью которой будет происходить программирование устройства. Порядок записи карт будет описан далее.
Режимы работы СКУД с изделием Z-5R:
- штатный режим - разрешен проход по простым и блокирующим картам;
- режим “Блокировка” - разрешен проход по блокирующим картам и запрещён проход попростым картам. Включается и выключается с помощью блокирующей карты. Удобен вслучаях, когда, например, необходимо временно ограничить круг лиц, имеющих праводоступа в помещение;
- режим “Accept” - разрешен проход по простым, блокирующим и любым новым картам с автоматической записью всех новых карт в память с присвоением статуса “простая”. Таким образом, через некоторое время контроллер сформирует новую базу данных;
- режим “Триггер” - реализует логику работы обычного замка. Каждое поднесение карточки приводит к устойчивому изменению состояния силового ключа и, соответственно, замка на противоположное. При этом при замыкании силового ключа выдаётся один короткий звуковой сигнал, при размыкании - четыре коротких звуковых сигнала. Режим рассчитан на работу с электромагнитными замками, однако можно использовать и другие запорные устройства. При этом следует учитывать, что запорные устройства, не предполагающие длительное включение, например, электромеханические замки, могут в этом режиме выйти из строя.
Варианты создания автономной системы СКУД на одну дверь:

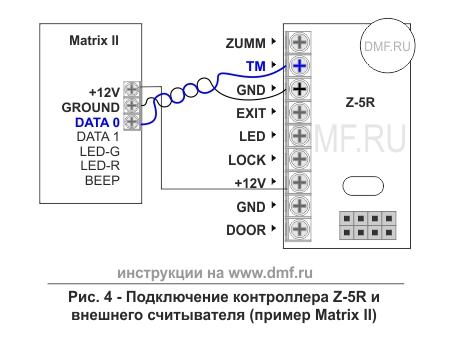

А. Вход - по картам стандарта EM-Marine, выход - с помощью кнопки открывания замка (см. рис.4):
- на входе - считыватель Matrix-II;
- на выходе - кнопка открывания замка GERCH ZN + блок питания + электромагнитный замок или электромеханический замок/защелка.
Б. Если требуется обеспечить вход и выход по картам стандарта EM-Marine, то в этом случае считыватель, установленный внутри помещения и используемый для выхода, подключается параллельно, т.е. к тем же клеммам, что и считыватель, установленный снаружи и используемый для входа. При этом кнопку для выхода можно не устанавливать.
Световая и звуковая индикация работы контроллера.
При поднесении карты к считывателю, подключенному к контроллеру, возможны следующиеварианты:
- карта есть в базе контроллера Z-5R - мигает зелёный светодиод, звучат сигналы зуммера, замок открыт на установленное время открывания замка (или до срабатывания датчикаположения двери);
- карты нет в базе контроллера Z-5R - два раза мигает зелёный светодиод и раздаются два коротких звуковых сигнала.
Комплект поставки:
- контроллер Z-5R - 1 шт.
- перемычка - 1 шт.
- руководство по эксплуатации - 1 шт.
- корпус для Z-5R (мод. Case) - 1 шт.
Условия эксплуатации:
Температура окружающей среды: от -30°С до +40°С. Относительная влажность воздуха: не более 98% при 25°С. При изменении условий эксплуатации технические характеристики изделия могут отличаться от номинальных значений. Считыватель предназначен для эксплуатации в условиях отсутствия: атмосферных осадков, прямых солнечных лучей, песка, пыли и конденсации влаги.
EAC: ТУ 4372-002-38111914-2015
Правила транспортирования и хранения
Изделие в упакованном виде может транспортироваться в крытых транспортных средствахлюбого вида при температуре от -50°С до +50°С, с защитой его от непосредственноговоздействия атмосферных осадков, солнечного излучения и механических повреждений, поправилам перевозки грузов, действующих на соответствующем виде транспорта по ГОСТ23088-80. Изделие должно храниться в условиях группы Л по ГОСТ 15150-69 (температура от+5°С до +40°С, относительная влажность до 80%). Срок хранения 5 лет.
Реализация и утилизация
Реализация. Реализация изделия производится через торговую сеть. При этом наличиелицензии или специальных разрешений у продавца на торговлю данным товаром нетребуется.
Утилизация. Отслужившие свой срок изделия следует сдавать на экологически чистую рекуперацию отходов. Не выбрасывайте электронные изделия в бытовой мусор!
Гарантийные обязательства
Гарантийный срок эксплуатации 12 месяцев со дня продажи.Основания для прекращения гарантийных обязательств:
- нарушение настоящего Руководства;
- наличие механических повреждений;
- наличие следов воздействия влаги и агрессивных веществ;
- наличие следов неквалифицированного вмешательства в электрическую схему устройства.
В течение гарантийного срока Изготовитель бесплатно устраняет неисправности устройства, возникшие по его вине, или заменяет неисправные узлы и блоки. Срок службы изделия 6 лет.
Программирование контроллера Z-5R
Важно! Перед программированием контроллера не забудьте подключить к нему контактор или считыватель, поддерживающий протокол iButton. При описании процедуры программирования удобно пользоваться термином “касание картой считывателя”, под которым далее понимается поднесение карты к считывателю,подключенному к контроллеру, на расстояние, обеспечивающее устойчивое чтение номера карты (до 2 см). Первое включение контроллера Z-5R (в базе контроллера нет ключей). После подачи питания выдаются короткие звуковые сигналы в течение 16 секунд. Это указывает на то, что память контроллера пуста, и активен режим добавления мастер-карт. Во время выдачи звуковых сигналов коснитесь картой считывателя. Это приведёт к записи номера карты в память в качестве мастер-карты (мастер-ключа). Прекращение выдачи коротких звуковых сигналов является подтверждением успешной записи первой мастер-карты.
Для добавления дополнительных мастер-карт подносите их по очереди к считывателю с паузой между касаниями не более 16 секунд. На каждое касание новой картой контроллер выдаёт короткий подтверждающий звуковой сигнал. Выход из режима добавления мастер-карт происходит автоматически через 16 секунд после последнего касания. О выходе из режима контроллер информирует серией из 4-х коротких звуковых сигналов. В дальнейшем для программирования используются мастер-карты. Если ни одной карты записать не удалось, повторите включение. При пустой базе контроллера (нет ни простых, ни блокирующих, ни мастер-карт) вход в режим записи мастер-карт при подаче питания происходит автоматически. Если мастер-карты утрачены, то для записи новой мастер-карты необходимо стереть память контроллера. Это означает, что текущая база ключей будет утрачена. Считать и затем восстановить память контроллера можно с помощью адаптера компьютерного Z-2 Base и бесплатного программного обеспечения «BaseZ5R», доступного по ссылке http://www.ironlogic.ru/il.nsf/htm/ru_base.
| Режимы | Вход в режим программирования | Обозначения |
|---|---|---|
| 1. Добавление простых и блокирующих карт | 1дМ | 1..5 - количество касаний
д – длинное касание (удержание карты около 6 сек) к – короткое касание (поднести карту на время менее 1 сек) М – мастер-карта П – простая карта Б – блокирующая карта |
| 2. Добавление мастер-карт | 1кМ,1дМ | |
| 3. Стирание отдельных простых и блокирующих карт | 2кМ,1дМ | |
| 4. Стирание всех карт из памяти контроллера | 3кМ,1дМ | |
| 5. Установка времени открывания замка | 4кМ | |
| 6. Переход в режим “Блокировка” | 1дБ | |
| 7. Переход в режим “Accept” | 5кМ | |
| 8. Считывание памяти контроллера в ключ DS1996L | 1кМ,1дМ | |
| 9. Запись ключей из DS1996L в память контроллера | В режиме первого вкл. |
Обозначения
1..5 - количество касаний
д – длинное касание (удержание карты около 6 сек)
к – короткое касание (поднести карту на время менее 1 сек)
М – мастер-карта
П – простая карта
Б – блокирующая карта
| Режимы | Вход в режим программирования |
|---|---|
| 1. Работа с электромеханическим замком | Положение 1 |
| 2. Стирание памяти | Положение 2 |
| 3. Добавление простых карт без мастер-карты | Положение 3 |
| 4. Работа с электромагнитным замком | Положение 4 |
| 5. Переход в режим “Триггер” | Положение 2 |
* Отсутствие перемычки равнозначно наличию перемычки в положении
Не устанавливать перемычку в положения, кроме указанных, т.к. работоспособность может быть нарушена!
Общие свойства режимов программирования
Для перевода контроллера в нужный режим программирования используются короткие(менее 1 сек) и длинные (около 6 сек) касания мастер-картой считывателя, подключенного кконтроллеру. На совершение действий в режиме программирования есть ограничение навремя после последнего касания (около 16 сек), после которого контроллер возвращается висходное состояние, информируя серией из 4 коротких звуковых сигналов.
1. Добавление простых и блокирующих карт ( 1 д М )
Коснитесь и удерживайте мастер-карту (длинное касание) у считывателя. В момент касанияконтроллер выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты, ичерез 6 секунд - второй сигнал, указывающий на переход контроллера в режим добавленияпростых и блокирующих карт. После этого мастер-карту следует убрать. Для добавленияновых карт подносите их по очереди к считывателю с паузами между касаниями менее 16секунд. На каждое касание новой картой контроллер выдает короткий звуковой сигнал,подтверждающий запись номера карты в память контроллера и присвоение ей статуса“простая”. Если поднесённую карту продолжать удерживать у считывателя около 9 секунд,то раздастся длинный звуковой сигнал, оповещающий об изменении статуса данной карты Z-5R на “блокирующая”. Если поднесённая карта уже имеется в памяти контроллера, то прозвучатдва коротких звуковых сигнала. Выход из режима добавления карт происходит либоавтоматически через 16 секунд после последнего касания, либо при касании мастер-картой.О выходе из режима контроллер информирует серией из 4 коротких звуковых сигналов.
2. Добавление мастер-карт ( 1 к М, 1 д М )
Кратковременно коснитесь мастер-картой считывателя (короткое касание). В моменткасания контроллер выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты, и не более чем через 6 секунд коснитесь и удерживайте мастер-карту у считывателя(длинное касание). В момент касания контроллер выдаст два коротких звуковых сигнала,указывающих на второе касание мастер-картой в режиме программирования, и через 6секунд – один звуковой сигнал, указывающий на переход контроллера в режим добавлениямастер-карт. После этого мастер-карту следует убрать. Для добавления новых мастер-картподносите их по очереди к считывателю с паузами между касаниями не более 16 секунд. Накаждое касание новой картой контроллер выдаст подтверждающий короткий звуковойсигнал. Если карта уже имеется в памяти как мастер-карта, то звуковых сигналов не будет.Выход из режима добавления мастер-карт происходит автоматически через 16 секунд послепоследнего касания. О выходе из режима контроллер информирует серией из 4 короткихсигналов.
3. Стирание отдельных простых и блокирующих карт с помощью мастер-карты ( 2 к М, 1 д М )
Два раза кратковременно коснитесь мастер-картой считывателя (короткие касания). Вмомент первого касания контроллер выдаст короткий звуковой сигнал, подтверждающийопознание мастер-карты. В момент второго касания контроллер выдаст два короткихзвуковых сигнала, указывающих на второе касание мастер-картой в режимепрограммирования, и не более чем через 6 секунд коснитесь и удерживайте мастер-карту усчитывателя (длинное касание). В момент третьего касания контроллер выдаст три коротких звуоквых сигнала, и через 6 секунд – один звуковой сигнал, указывающий на переход в режим стирания простых карт. После этого мастер-карту следует убрать. Для стирания простых и блокирующих карт подносите их по очереди к считывателю с паузами между касаниями неболее 16 секунд. На каждое касание стираемой картой контроллер выдает подтверждающий короткий звуковой сигнал. Если карты нет в памяти, то два коротких звуковых сигнала. Выход из режима происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-картой. О выходе из режима контроллер информирует серией из 4-хкоротких звуковых сигналов.
4. Стирание памяти контроллера с помощью мастер-карты ( 3 к М, 1 д М )
Три раза кратковременно коснитесь мастер-картой считывателя (короткие касания). В момент первого касания контроллер выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты. В момент второго касания контроллер выдаст два коротких звуковых сигнала, указывающих на второе касание мастер-картой в режиме программирования. В момент третьего касания контроллер выдаст три коротких звуковых сигнала, указывающих на третье касание мастер-картой, и не более чем через 6 секунд поднесите и удерживайте мастер-карту у считывателя (длинное касание). В момент четвертого касания контроллер выдаст четыре коротких звуковых сигнала, и через 6 секунд – серию коротких звуковых сигналов, указывающих на стирание памяти контроллера и выход из режима программирования. После этого мастер-карту следует убрать. Переход в режим программирования будет осуществлен автоматически после включения питания.
*-В момент стирания всей базы с помощью мастер-карты не происходит стирания запрограммированного времени открывания замка.
5. Программирование времени открывания замка (4 к М )
Четыре раза кратковременно коснитесь мастер-картой считывателя. В момент каждого касания контроллер выдаст звуковые сигналы, подтверждающие опознание мастер-карты, а их количество будет соответствовать количеству касаний. В момент четвертого контроллер выдаст соответственно четыре звуковых сигнала и перейдет в режим программирования времени открывания замка. В течении 6 секунд от последнего касания необходимо нажать и удерживать кнопку открывания замка в течение времени, необходимого для удержания замка в открытом состоянии. После отпускания кнопки контроллер выдаст серию коротких звуковых сигналов, запишет время в память и выйдет изрежима программирования.
6. Режим "Блокировка" (1 д Б )
В режиме "Блокировка" разрешён проход по блокирующим картам и запрещён проход по простым картам. Режим "Блокировка" устанавливается с помощью блокирующих карт (добавление блокирующих карт - см. п.2). Блокирующая карта предназначена для работы:
- как простая карта доступа в штатном режиме работы (т.е. разрешён доступ для всехпростых и блокирующих карт, записанных в памяти контроллера);
- для перевода в режим “Блокировка” (в этом режиме доступ разрешён только по блокирующим картам);
- для перевода в штатный режим работы из режима “Блокировка”.
Контроллер открывает проход в момент убирания блокирующей карты отсчитывателя. Для перевода контроллера в режим “Блокировка” необходимо удерживать блокирующую карту у считывателя около 3 секунд до появления длительного непрерывного звукового сигнала, что соответствует включению режима “Блокировка”. При попытке прохода попростой карте при включённом режиме блокировки доступ через точку прохода (открывание замка) не происходит, а выдаётся серия коротких звуковых сигналов. Выход из режима “Блокировка” в штатный (общий) режим работы производится:
- с помощью блокирующей карты
- удержанием у считывателя (аналогично переводу врежим “Блокировка”) до серии коротких звуковых сигналов;
- коротким касанием мастер-картой (до серии коротких звуковых сигналов).
*При пропадании напряжения питания установленный ранее режим "Блокировка"сохраняется и после возобновления подачи питания.
7. Включение режима "Accept” ( 5 к М )
Режим "Accept" применяется для записи в память контроллера всех подносимых к считывателю карт с присвоением статуса “простая карта”. В данном режиме от карты, подносимой к считывателю, происходит срабатывание на открывание двери, и одновременно карта записывается в память контроллера как простая. Режим используется для восстановления базы пользователей без сбора карт клиентов. Для включения режима необходима мастер-карта. Пять раз кратковременно поднесите мастер-карту к считывателю. В момент каждого касания контроллер выдает звуковые сигналы, подтверждающие опознание мастер-карты, а их количество будет соответствовать количеству касаний. В момент пятого касания контроллер выдаст соответственно пять звуковых сигналов, а через 6 секунд – один длинный звуковой сигнал, подтверждающий переход в режим "Accept". Для выхода из режима поднесите мастер-карту. Сигнал о выходе –серия коротких звуковых сигналов.
*При пропадании напряжения питания установленный ранее режим "Accept" сохраняется ипосле возобновления подачи питания.
8. Считывание памяти контроллера в ключ DS1996L (1кМ,1дМ)

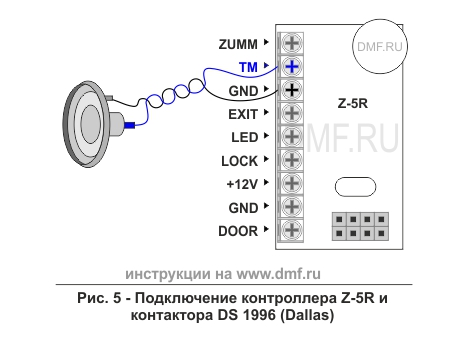

Для считывания памяти контроллера в ключ DS1996L необходимо подключение к считывателю контактора ключей iButton (Dallas Touch Memory) (см. рис.5). Перед выполнением операции считывания память ключа DS1996L должна быть очищена и проинициализирована программой “BaseZ5R”.Переведите контроллер с помощью мастер-карты в режим добавления мастер-карт (см. п.3).Для этого коснитесь мастер-картой считывателя (короткое касание). В момент касания контроллер выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты, и не более чем через 6 секунд поднесите и удерживайте мастер-карту у считывателя (длинное касание). В момент касания контроллер выдаст два коротких звуковых сигнала, указывающих на второе касание мастер-картой в режиме программирования, и через 6 секунд - один звуковой сигнал, указывающий на переход контроллера в режим добавления мастер-карт. Далее необходимо приложить к контактору ключ DS1996L и удерживать его до серии коротких звуковых сигналов. Информация о записанных в памяти контроллера ключах переносится в память ключа DS1996L. Далее, используя адаптер компьютерный Z-2,информацию из ключа DS1996L можно перенести в компьютер.
9. Запись информации из ключа DS1996L в память контроллера
Для записи информации из ключа DS1996L в память контроллера Z-5R необходимо подключение контактора ключей iButton (Dallas Touch Memory) (см. рис. 5). База данных должна уже быть записана в ключ DS1996L либо операцией считывания памяти контроллера, либо с помощью программы “BaseZ5R”.Перед записью информации из ключа DS1996L необходимо стереть память контроллера (спомощью мастер-карты или перемычкой). Далее следует выключить и включить питание. Затем в режиме первого включения поднести к контактору ключ DS1996L и удерживать его вконтакторе. По окончании записи информации из DS1996L в память контроллера раздастся серия коротких звуковых сигналов. Время записи 1364 ключей - не более 25 секунд.
Порядок использования перемычек
В комплект поставки контроллера Z-5R входит перемычка, которая используется для программирования контроллера (всего пять положений) (см. рис.3).
Положение №1 - выбор электромеханического замка (в состоянии “закрыто” c замка снятонапряжение).
Положение №2 CLR (очистка) - для стирания памяти контроллера.Для этого следует выключить питание, установить перемычку и включить питание. Позавершению стирания - серия коротких звуковых сигналов.Стираются все ключи и запрограммированное время открывания двери (устанавливаетсязаводское значение - 3 сек).
Положение №3 ADD (добавление) - для добавления простых и блокирующих карт в памятьконтроллера без использования мастер-карты.Для этого следует выключить питание, установить перемычку и включить питание. Послезвукового сигнала контроллер находится в режиме добавления простых карт: можнодобавить простые (короткое поднесение) и блокирущие (длинное поднесение) карты безиспользования мастер-карты.Через 16 секунд после последнего поднесения карты контроллер выходит из режимадобавления простых и блокирующих карт (прозвучит серия коротких звуковых сигналов).
Положение №4 - выбор электромагнитного замка (в состоянии” закрыто” на замок поданонапряжение). Если перемычка вообще не установлена, то считается, что она“установлена” в положение 4, т.е. выбрано подключение электромагнитного замка.Важно! Как известно электромагнитный замок открывается только после прекращения токав его катушке, и от скорости падения тока зависит задержка открывания двери.Для уменьшения этой зависимости в контроллер встроена схема гашения тока, котораяпревращает «лишнюю» энергию в обмотке замка в тепло, что существенно сокращает времясрабатывания замка. Однако возможности схемы не безграничны, и при трафике более 25проходов за 5 минут она может выйти из строя из-за перегрева. Для защиты схемы гашениятока для таких точек прохода необходимо установить шунтирующий диод параллельнообмотке замка. После этого время срабатывания (открывания) электромагнитного замкаможет возрасти на 1-3 секунды по сравнению с работающей схемой гашения тока. Еслитакое увеличение времени неприемлемо, то рекомендуется последовательно с диодом установить варистор на напряжение до 14 вольт и рассеиваемой энергией от 0,7 Дж (рекомендуется V8ZA2P) (см. рис. 6).
Положение №5 - включение режима "Триггер". Применительно к электромагнитным замкам: для установки режима следует выключитьпитание, установить перемычку и включить питание. В этом режиме контроллер можетнаходиться в двух положениях: “закрыто” (на замок подано напряжение) и “открыто” (замокобесточен). Для перехода из одного положения в другое необходимо поднести простую илиблокирующую карту, которая записана в память (базу ключей) контроллера.При переходе из одного положения в другое контроллер выдаёт звуковые сигналы:- из “открыто” в “закрыто” - один короткий сигнал;- из “закрыто” в “открыто” - четыре коротких сигнала.Управляемое устройство(замок) подключается к клеммам "LOCK” и "+12V". www.ironlogic.ru Рис. 3 Положение перемычекВажно! Разъём для установки перемычек может быть использован для подключенияконтроллера к компьютеру с помощью адаптера компьютерного Z-2 (мод. Base) и бесплатного программного обеспечения «BaseZ5R», доступного по ссылке http://www.ironlogic.ru/il.nsf/htm/ru_base. Z-5R разъём для Z-2 (мод. Base)
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Для монтажа контроллера Z-5R (мод. Case) выполните следующие операции:
- 1. Разберите корпус.

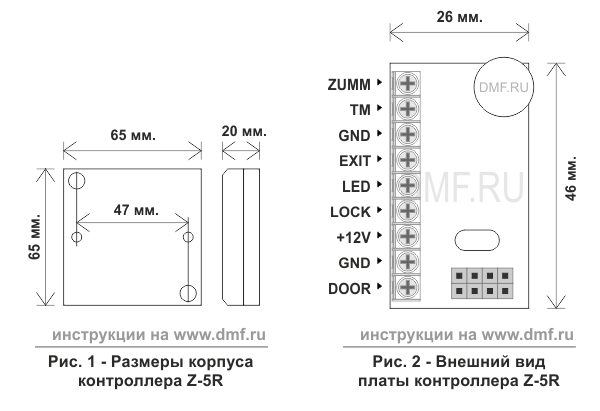

2. Разметьте и просверлите отверстия для крепления корпуса контроллера (рис. 1).
3. Подсоедините подключаемые устройства проводами к разъему контроллера всоответствии со схемой.
4. Установите защитный диод (см. рис.6). В случае, если замок электромеханический,установите перемычку в положение 1 (см. рис.3).
5. При подключении питания контроллер перейдёт в режим программирования (первое включение - запись мастер-карт - см. разд.4).
6. Установите контроллер в корпус, наденьте крышку и закрепите её винтами.
Схема подключения контроллера Z-5R
