Строительство: Предусмотрение установки системы безопасности

VS 2016.10.25

В потребности установки системы безопасности в жилом доме уже давно никого убеждать не надо - будь то только дача или круглогодичный коттедж. Так к примеру грамотно запроектированная охранно-пожарная сигнализация позволит отпугнуть воров, оповестит соседей и Вас где бы Вы не были, оповестит о пожаре и при необходимости всех разбудит, может также оповестить об утечке газа или протечке трубы или насоса,

Система видеонаблюдения позволит записать изображение непрошенных гостей и сможет помочь в их поиске и опознании, либо определит насколько в действительности ложными были тревоги*,

Видеодомофон в свою очередь не только позволит Вам увидеть звонящего, спросить кто и зачем к Вам стучится, но и будет огромным удобством особенно в зимние дни.

*ворами иногда практикуется создание впечатления неисправности сигнализации частым создаванием тревоги для того, чтобы добиться того, что покидая дом Вы не возьмёте дом под охрану для избежания "ложных тревог".

Продажа, установка, ремонт, обслуживание систем видеонаблюдения, контроля доступа, подъездных и индивидуальных домофонов и видеодомофонов в Москве и ближнем Подмосковье.
Телефон: +7 (495) 518-18-37

Планирование системы безопасности

Строительство дома - часто самая большая и главная инвестиция в жизни. При строительстве дома Вам надо будет посветить много времени и денег на разные работы и матерьялы, в том числе непредвиденные. Реальные затраты могут оказаться выше планированных и в таких ситуациях может возникнуть соблазн отложить некоторые инвестиции на более дальний план, чтобы успешно закончить строительство и уложиться с деньгами.

Установку систем безопасности стоит учесть еще на этапе планирования дома, определить тип устанавливаемых систем безопасности, место установки оборудования и предвидеть расходы в общем бюджете на строительство. В дальшей части статьи мы опишем основные устройства применяемые в охранно-пожарных технологиях, видеодомофонах и системах видеонаблюдения.

Сама установка систем безопасности делится на две части - проводку то есть прокладку проводов и подключение устройств, а также их конфигурацию.

Приступать к прокладке можно сразу после того как в доме поставлены все стены и стоит крыша, но не позже чем начнутся первые работы по отделке внутренних и наружных стен (в том числе утепление) потому что после того как будет произведена отделка стен прокладка проводов будет требовать либо трудоёмкого штрабления стены либо укладки проводов в коробах со всеми вытекающими из этого последствиями для дизайна. Об этом стоит помнить даже в случае появления обстоятельств вынуждающих Вас искать возможность ограничить расходы, так как после отделки расходы на установку будут гораздо выше и ущерб внешнему виду будет очень ощутимый. Да и не обязательно сразу после окончания строительства дома устанавливать все устройства. Если есть проводка можно из добавлять по мере финансовых возможностей.

Конечно если Вы решитесь на установку систем безопасности работающей по радиоканалу или WiFi прокладка проводов не будет лишней (ОПС работающие на батарейке) либо надо будет проложить только питание (видеонаблюдение, видеодомофон) но если есть возможность не стоит использовать беспроводные системы ввиду:

  • повышения надёжности (избежания помех в связи особенно когда стены толстые),
  • возможности замены оборудования (проводных систем больше, следовательно, больше конкуренция и выгоднее предложения),
  • меньших затрат на сервис, более высокая долговечность систем (нет необходимости менять батареек каждые два года, меньше возможностей неисправностей)
  • экономии (проводные системы дешевле)

Для того чтобы начинать работу с проводкой надо понимать куда и откуда должны идти провода. Для этого надо определится с оборудованием и местом его установки, о чём будет сказано далее

Проектирование ОПС (Охранно Пожарная Сигнализация)

ОПС состоит как минимум из блока управления, бесперебойного блока питания, клавиатуры, сирены, GSM/GPRS или радиопередатчика, а также как минимум 2 датчиков движения (один у блока электроники, другой у входной двери с видом на клавиатуру).

Полноценная ОПС состоит из:

  • блока централи с расширителями, блока бесперебойного питания, приёмопередатчик GSM / GPRS / радиопередатчика - устанавливаются в наиболее недоступном месте дома. Если сотовая связь в доме слабая лучше всего установить центральное оборудование на чердаке,
  • как минимум одной клавиатуры - устанавливается в близи входной двери, в гараже, на втором этаже, на высоте удобной для глаз и рук, обычно около 160 см.
  • как минимум одной сирены - устанавливается по возможности на стене с высотой не менее 8 метров,
  • датчиков движения - устанавливаются в каждом помещении с окнами и наружными дверьми, в больших помещениях (длиной более 12 метров может использоваться два датчика). Датчики должны смотреть в сторону окон потому почти всегда устанавливаются на внутреннею стену в углу, а в маленьких помещениях над дверью.

Факультативно стоит рассмотреть также возможность установки:

  • наружных датчиков движения - устанавливаются по периметру здания, чаще всего устанавливаются примерно на высоте пояса,
  • датчиков пересичения перемитра - устанавливаются по периметру огорождения, а также у ворот,
  • Радиоканала (для брелоков управления наружными датчиками и включения тревоги)
  • герконов - устанавливаются в окнах и дверях на улицу
  • датчиков битого стекла - устанавливаются на стене напротив окон
  • датчика ударов - окна, двери, реагирует
  • датчиков дыма и/или тепла - в помещении где есть камин, на кухне, в котельне
  • газа - у камина, на кухне
  • утечки воды-затопления - в ванной комнате, а также у насоса

пример - проект установки охраннопожарной сигнализации

пример - проект установки охраннопожарной сигнализации.

на рисунке представлен вариант охраннопожарной сигнализации с 8 детекторами движения, 14 герконами, 3 датчиками дыма и тепла (на кухне, у камина, в бойлерной), 1 датчиком битого стекла в гостинной, 3 клавиатурами (пультами управления). В данном случае размещение клавиатур позволяет ставить под охрану и снимать с охраны дневную зону дома из жилой зоны, ставить и снимать охрану со входа в дом так и из гаража. Стоит отметить, что отдельная клавиатура для гаража ставится для того, чтобы время задержки постановки на охрану было длиннее чтобы жилец успел въехать или выехать из гаража.

К каждому датчику (движения, битого стекла, ударов, воды, газа, затопления) обычно идут 4 жилы провода из которых 2 жилы для питания, 2 для коммуникации с централью по которым датчик передаст тревогу при срабатывании или об саботаже (вскрытии корпуса). К примеру на одном 8 жильном проводе можно подключить 3 датчика - 6 жил используются для информационного канала, 2 жилы для питания.

К сирене и клавиатуре идут 4 жилы, но их жил питания не положено использовать для запитывания других устройств соответственно на 8 жильном проводе можно подключить только одну клавиатуру и одну сирену.

Геркон подключается на 2 жилах так как обычно не имеет датчика вскрытия. Это означает что на одном 8 жильном проводе можно подключить 4 геркона.

Провода от датчиков, клавиатуры и сирены выводятся к блоку управления. Дополнительно к блоку управления надо также довести электрику.

Блок управления, блока бесперебойного питания, приёмопередатчик GSM / GPRS / радиопередатчик устанавливаются рядом и в недоступном (в том числе для глаз) месте потому провода между ними подключаются через кабель канал.

Проектирование видеодомофона

Центральной (управляющей) частью видеодомофона является монитор. К нему подключаются все остальные устройства. Помимо коммуникации с устройствами видеодомофона нужно к монитору надо провести питание 220В, а также стоит проложить витую пару до места планируемой установки роутера-маршрутизатора. Это даст Вам возможность купить видеодомофон с возможностью удалённого перенаправления видеосвязи со звонящим на ваш мобильный или просмотра событий, записи.

Когда мониторов несколько - к примеру по одному на каждый этаж в двух/трёхэтажном доме они соединяются между собой по 6 до 8ми жильными проводами. Соответственно лучше всего проложить между ними витую пару, а также к каждому провести питание 220В.

Подключение калиток с видеопанелями и замками можно реализовать по витой паре (что будет самым универсальным вариантом) или по 4-х жильным экранированным проводам (подходящим для 95% современных аналоговых видеодомофонов). Кабель должен идти от главного монитора до видеопанели, если видеопанель устанавливается на калитке и проводка прокладывается в земле тогда точно не помешает проложить также резервный кабель питания ШВВП т, и резервную витую пару (стоит немного, а может пригодится не только для видеодомофона). Если расстояние больше от монитора до видеопанели больше 40 метров кабель ШВВП нужно будет применить для питания 12В БП видеопанели. Тотже блок питания может запитывать камеру видеонаблюдения и электромагнитный замок.

У калитки видеопанель также соединяется 2 проводами с электро или электромагнитным замком. К замку подключаются также: кнопка открытия двери и контроллер, а к контроллеру считыватель.

Дополнительные калитки/двери с видеопанелью. Большинство современных мониторов позволяет подключить как минимум одну дополнительную видеопанель. Если такая необходимость есть то её надо подключить тем же способом что и основную калитку.

Выше указанная проводка с использованием витой пары даст возможность подключения как аналогового так и IP-видеодомофона.

Проектирование видеонаблюдения

Система видеонаблюдения состоит из видеорегистратора, бесперебойного блока питания, и камер видеонаблюдения, в некоторых случаях также ИК прожектора и звукозаписи.

В зависимости от выбранной технологии - аналоговой, IP, AHD, HD-CVI тип проводки может быть разным, однако самой универсальной проводкой также и здесь является витая пара так как в случае использования других чем IP-камер с помощью недорогих конвертеров можно по ней передавать сигнал без потери качества. Большинство современных видеорегистраторов может передавать тревогу на ОПС о событиях таких как - пропадание сигнала видео или выключение регистратора что повышает защиту от саботажа.

Питание IP-камер видеонаблюдения можно запитывать от блока питания 12В (один блок питания может запитывать несколько камер, количество камер зависит от мощности БП, потребления питания камерами и расстояния между камерой и БП) или осуществлять по PPOE то есть по той же самой витой паре по которой он связывается с внутренней сетью. Это не является стандартом по умолчанию как в случае с камерой видеонаблюдения так и в случае свича, потому в таком случае нужно заказывать эти устройства с поддержкой PPOE.

Однако если расстояние между свичером и видеокамерой больше 80 метров (к примеру камеры по периметру участка) стоит провести питание 220В для отдельного блока питания видеокамеры или же для подключения наружного свитчера с PPOE.

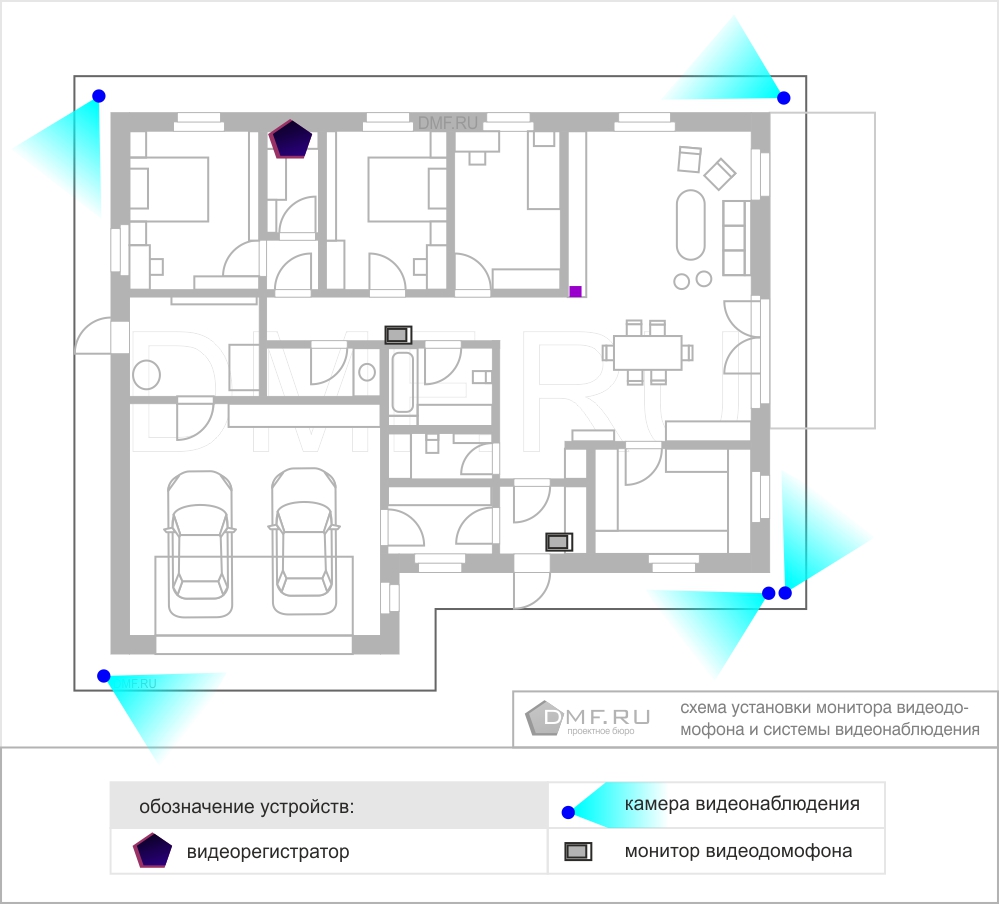

пример - проект установки видеодомофона и системы видеонаблюдения

пример - проект установки видеодомофона и системы видеонаблюдения с использованием уличных купольных камер размещенных по периметру под плоским свесом крыши.

На рисунке представлена схема установки видеодомофона и системы видеонаблюдения с использованием уличных купольных камер размещенных по периметру под плоским свесом крыши.

Отдельно стоит отметить, что к видеорегистратору можно подключить видеосигнал видеопанели с калитки, что в свою очередь может быть полезной записью засчёт того, что она расположена так чтобы видеть лицо входящего.

При использовании аналоговых камер на небольшом расстоянии можно использовать конверторы для передачи видеосигнала по витой паре, однако питание камер тяжело по той же витой паре осуществить если расстояние от блока питания больше 80 метров. Для этих целей лучше использовать ШВВП и блоки питания устанавливать в таком расстоянии от камеры, чтобы к ним всегда приходило не 12 вольт.

Исходя из выше указанного проводку между камерами и видеорегистратором лучше всего устанавливать использованием витой пары, а также прокладывать ШВВП к камерам размещённым на расстояние более 80 метров от регистратора.
