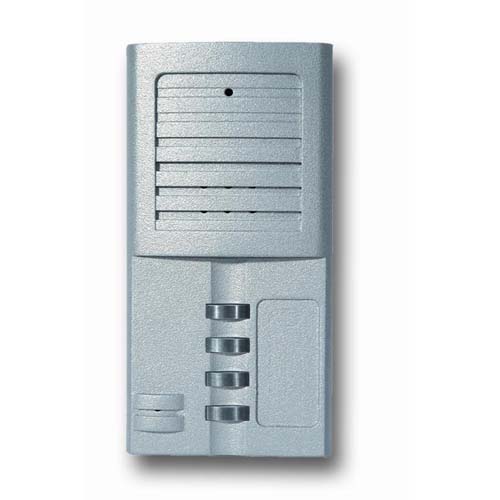

Блок вызова БВД-404 (прежнее название БВД-4) предназначен для работы в качестве абонентского переговорного устройства совместно с устройствами квартирными переговорными УКП-8, УКП-8M, УКП-8SM, УКП-9М, УКП-10, УКП-10М, УКП-12 (в дальнейшем - УКП) или видеопереговорного устройства совместно с мониторами MC VISITOR-401, MC VISITOR-401S, MC VISITOR-402, MC VISITOR-402S, VIZIT-M401, VIZIT-M401S, VIZIT-M402, VIZIT-M402S.

Изделие предназначено для эксплуатации при температуре от минус 30 до плюс 45 °С и относительной влажности до 98% при температуре 25 °С.

Таблица 1 - Блок вызова домофона БВД-404х

Наименование блока вызова	исполнение БВД
БВД-404A-2	без телекамеры и предназначен для подключения двух УКП
БВД-404А-4	без телекамеры и предназначен для подключения четырех УКП
БВД-404VP-2	с телекамерой черно-белого изображения и предназначен для подключения двух мониторов
БВД-404VP-4	с телекамерой черно-белого изображения и предназначен для подключения четырех мониторов

К изделиям БВД-404А-2 и БВД-404А-4 могут подключаться внешние телекамеры, при этом изделия могут выполнять функции, аналогичные функциям изделий БВД-404VP-2 и БВД-404VP-4.

Тех. параметры

Параметры	значение
Габариты, мм	- ширина 86 - высота 170 - глубина 22
Вес не более	0,6 кг
Габариты, мм	- ширина 86 - высота 170 - глубина 22
Напряжение питания постоянного тока, В	16...25
Потребляемая мощность, Вт, не более	3
управления замком, мА, не более	25

Комплектация

Наименование	кол-во
Блок вызова БВД-404х	1 шт
комплект принадлежностей	1 шт
паспорт	1 шт
Коробка упаковочная	1 шт

Полное техническое описание

Функции изделия

• Вызов абонента и звуковой контроль сигнала вызова при нажатии кнопки "􀀄" на БВД.
• Звуковой сигнал вызова на мониторе или УКП вызываемого абонента.
• Дуплексная (громкоговорящая со стороны посетителя) связь между посетителем и абонентом.
• Дистанционное открывание замка входной двери сигналом от монитора или УКП вызванного абонента.
• Звуковая сигнализация режима открывания замка входной двери.
• Видеоконтроль на экране монитора обстановки перед блоком вызова или телекамерой.

2.Монтаж системы

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

В БВД нет напряжений выше 25 В.
Выполните зануление изделия в соответствии с инструкцией, приведенной в приложении к паспорту.
Не производите монтажные и ремонтные работы при включенном изделии.

ПОРЯДОК УСТАНОВКИ

Перед установкой и монтажом изделия внимательно изучите порядок установки изделия, подготовки блоков питания и схемы соединений, приведенные на рисунках 1-7.

На рисунке 1 показано расположение элементов на плате блока питания БПД18/12-3-1. Схемы соединений изделия с блоками питания, мониторами и УКП приведены на рисунках 2-7.

Для монтажа цепей следует использовать провода в соответствии с таблицей 1.

Таблица 1 - минимальные требования по параметрам проводов

Цепь	максимальная длина, м
(аудио) БВД - Монитор или УКП	20	50	100
(видео) БВД - БК - УКП	20	50	100
Блок питания - БВД без исполнения электромеханического замка	20	50	100
Блок питания (монитор) - электромагнитный замок (рисунок 3)	-	25	50
Блок питания (монитор) - электромеханический замок (рисунки 4, 5, 6, 7)	-	10	30
Провод - сечение, мм2	0,07	0,2	0,5
Провод - диаметр, мм	0,3	0,5	0,8

Для уменьшения влияния на изделие внешних климатических факторов целесообразно изделие устанавливать в местах, защищенных от атмосферных осадков. В этом случае, значительно увеличивается надежность работы изделия.

ВНИМАНИЕ! Не допускается прямое попадание на изделие дождя или снега.

Крепление изделия производится двумя винтами М5.

Для исключения фона в разговорном тракте и на видеосигнале блок питания, к которому подключается монитор, рекомендуется устанавливать на расстоянии не менее 1 м и не более 10 м от монитора.

Рекомендуемые типы блоков питания, в зависимости от варианта включения изделия, приведены на рисунках 2-7.

Суммарное сопротивление проводов линии связи, соединяющих изделие с монитором или УКП, не должно превышать 15 Ом.

При подключении к блоку вызова БВД-404VP двух или четырех абонентов, с целью уменьшения отраженного сигнала, коммутацию видеосигнала рекомендуется выполнять через разветвитель видеосигнала РВС-4, как показано на рисунках 4-7.

На рисунках 2, 4-7 показаны примеры включения электромеханического замка, на рисунке 3 - пример включения электромагнитного замка VIZIT-ML400.

Электромагнитные замки VIZIT-ML400 (VIZIT-ML400S, VIZIT-ML300, VIZIT-ML200) рекомендуется использовать с контроллером ключей ТМ VIZIT-КТМ600M.

При использовании блока питания БПД18/12-3-1 необходимо перед его включением установить на плате блока перемычки NO-NC, I-U, 12-18, показанные на рисунке 1, в соответствующие положения.

Если замок открывается при подаче на него напряжения, (электромеханической замок), то перемычку NO-NC установите в положение NO, соответствующее нормально разомкнутым контактам реле.

Если замок открывается при снятии с него напряжения, (электромагнитный замок), то перемычку NO-NC установите в положение NС, соответствующее нормально замкнутым контактам реле.

На рисунке 1 показана установка перемычки NO-NC в положение NC.

Положение перемычки 12-18 определяет величину напряжения, подаваемого на замок. Например, при использовании замка EL-301 перемычка 12-18 устанавливается в положение 18. При использовании замка VIZIT-ML400 перемычка 12-18 устанавливается в положение 12, как это показано на рисунке 1 .

Перемычку I-U установите в положение U, как это показано на рисунке 1. Первый провод в кабеле изделия отмечен цветом.

ПРОВЕРКА ИЗДЕЛИЯ И ПОРЯДОК РАБОТЫ

Перед включением изделия проверьте правильность монтажа.

Включите блок питания в сеть.

Нажмите на БВД кнопку "􀀄" вызова абонента.

В мониторе или УКП вызванного абонента звучит сигнал вызова на время нажатия кнопки.

В мониторе или УКП и изделии звучит сигнал вызова на время удержания кнопки, на экране монитора появляется изображение.

Отрегулируйте громкость сигнала вызова.

Снимите трубку переговорную с монитора или с держателя УКП, и проверьте наличие дуплексной связи между посетителем и абонентом.

Проверьте изображение на мониторе. При необходимости, настройте яркость и контрастность изображения.

Нажмите на мониторе или УКП кнопку открывания замка. Замок открывается на время удержания кнопки, и в изделии звучат сигналы, соответствующие режиму открывания замка. При отпускании кнопки изделие снова переходит в режим связи между посетителем и абонентом.

Установите трубку переговорную в держатель трубки на мониторе или УКП. Изделие переходит в дежурный режим.

Время связи между посетителем и абонентом ограничено. По истечении времени 80 секунд с момента вызова изделие автоматически переходит в дежурный режим.

Если при вызове абонента трубка переговорная на мониторе или УКП не снимается, то, по истечении времени 80 с, изделие автоматически переходит в дежурный режим.

При нажатии на мониторе кнопки открывания замка без снятия трубки с монитора во время поступления вызова замок открывается на время удержания кнопки, в изделии звучат сигналы, соответствующие режиму открывания замка. При отпускании кнопки в изделии прекращаются звуковые сигналы, и изделие переходит в дежурный режим.

Включение режима видеоконтроля обстановки перед блоком вызова или телекамерой описано в паспорте монитора.

При снятии с монитора трубки переговорной в режиме видеоконтроля разговорный тракт между блоком вызова и монитором не включается.

СХЕМЫ ПОДКЛЮЧЕНИЯ

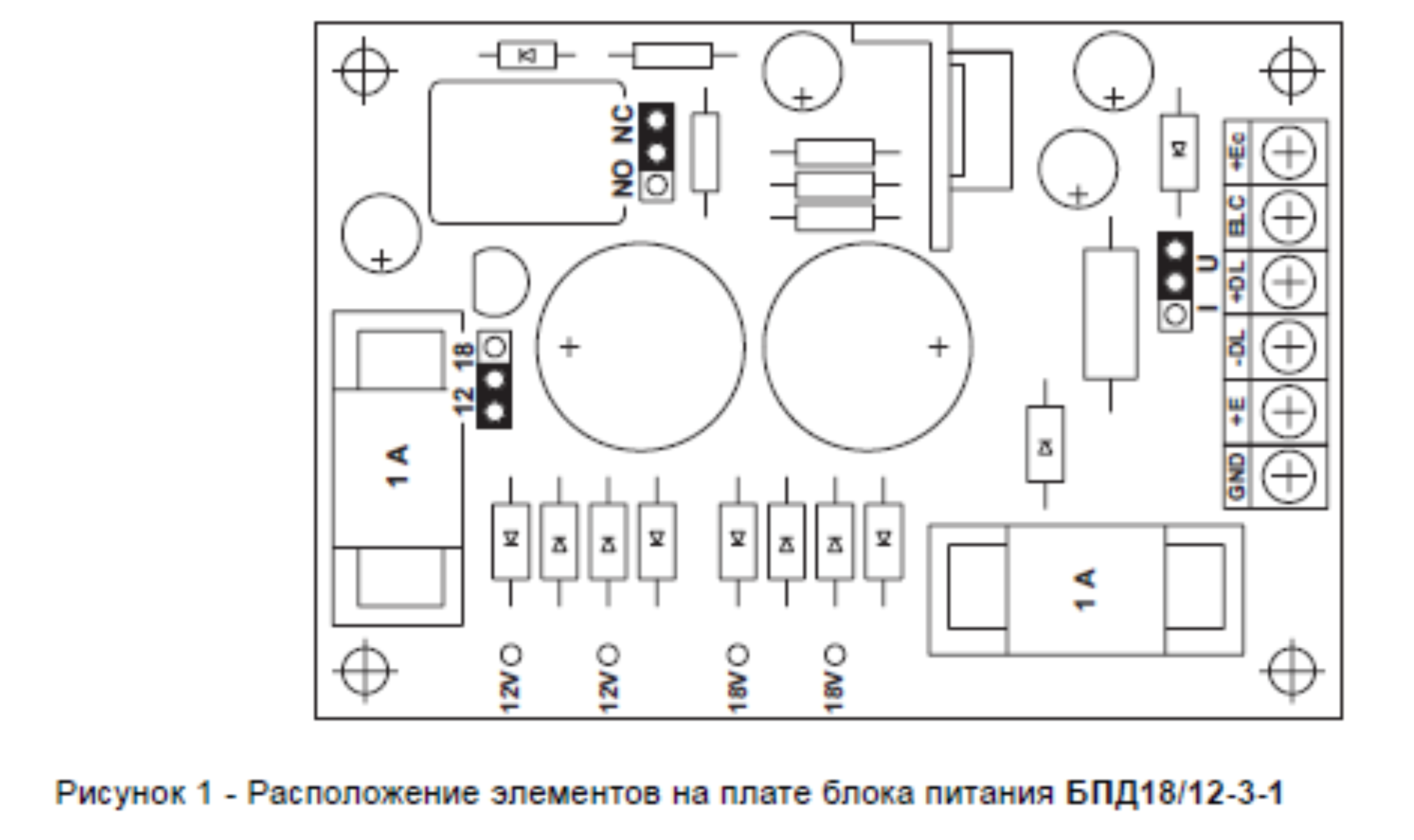

Рисунок 1 - Расположение элементов на плате блока питания БПД18/12-3-1

Рисунок 2 - Схема соединений БВД-404А-2 с УКП и электромеханическим замком

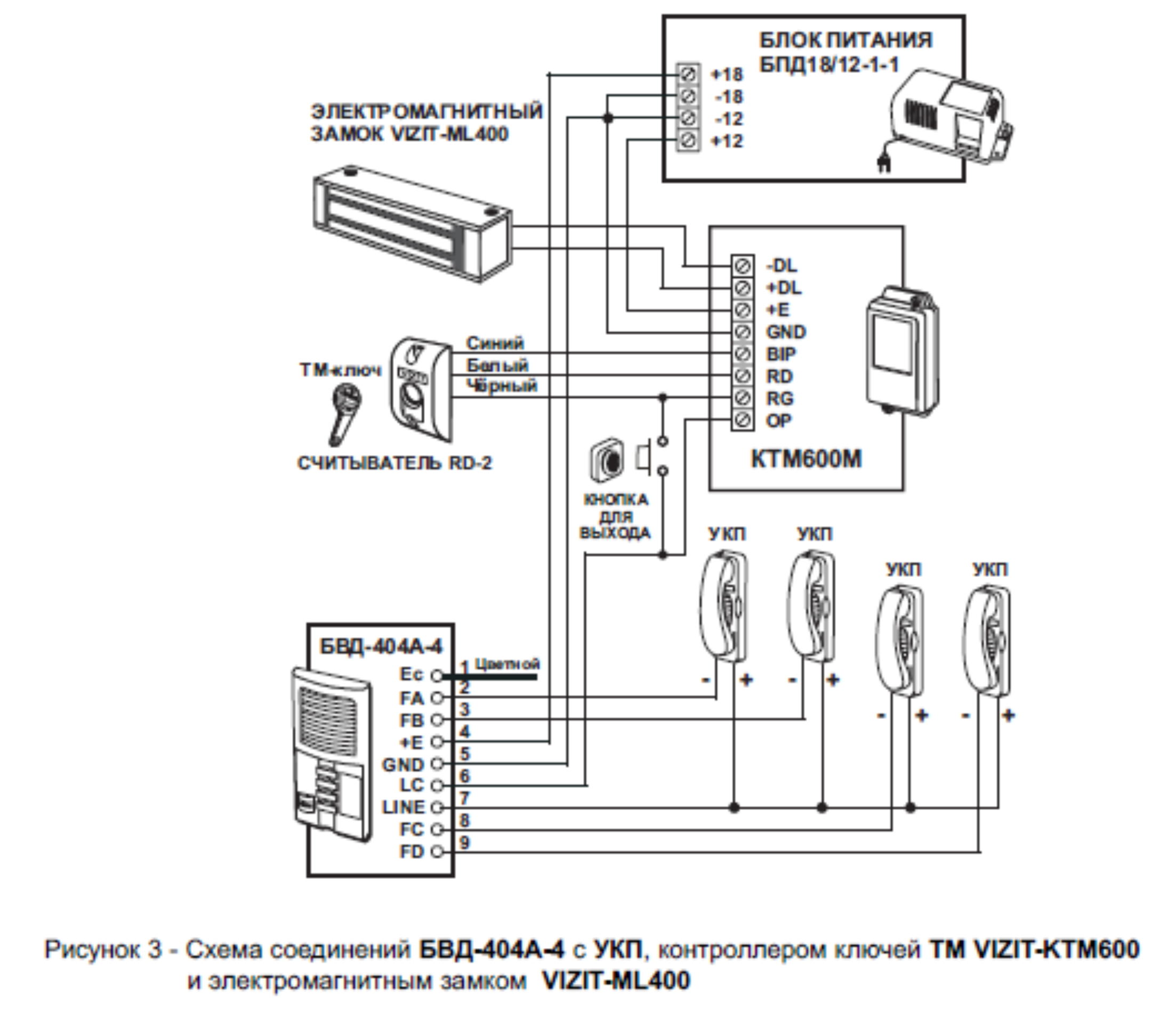

Рисунок 3 - Схема соединений БВД-404А-4 с УКП, контроллером ключей ТМ VIZIT-KTM600 и электромагнитным замком VIZIT-ML400

Рисунок 4 - Схема соединений блока вызова БВД-404А-2 с внешней телекамерой, электромеханическим замком и мониторами VIZIT-M401, VIZIT-M401S

Рисунок 5 - Схема соединений бл ок а вызова БВД-404А-4 с внешней телекамерой, электромеханическим замк ом и мониторами VIZIT-M401, VIZIT-M401S

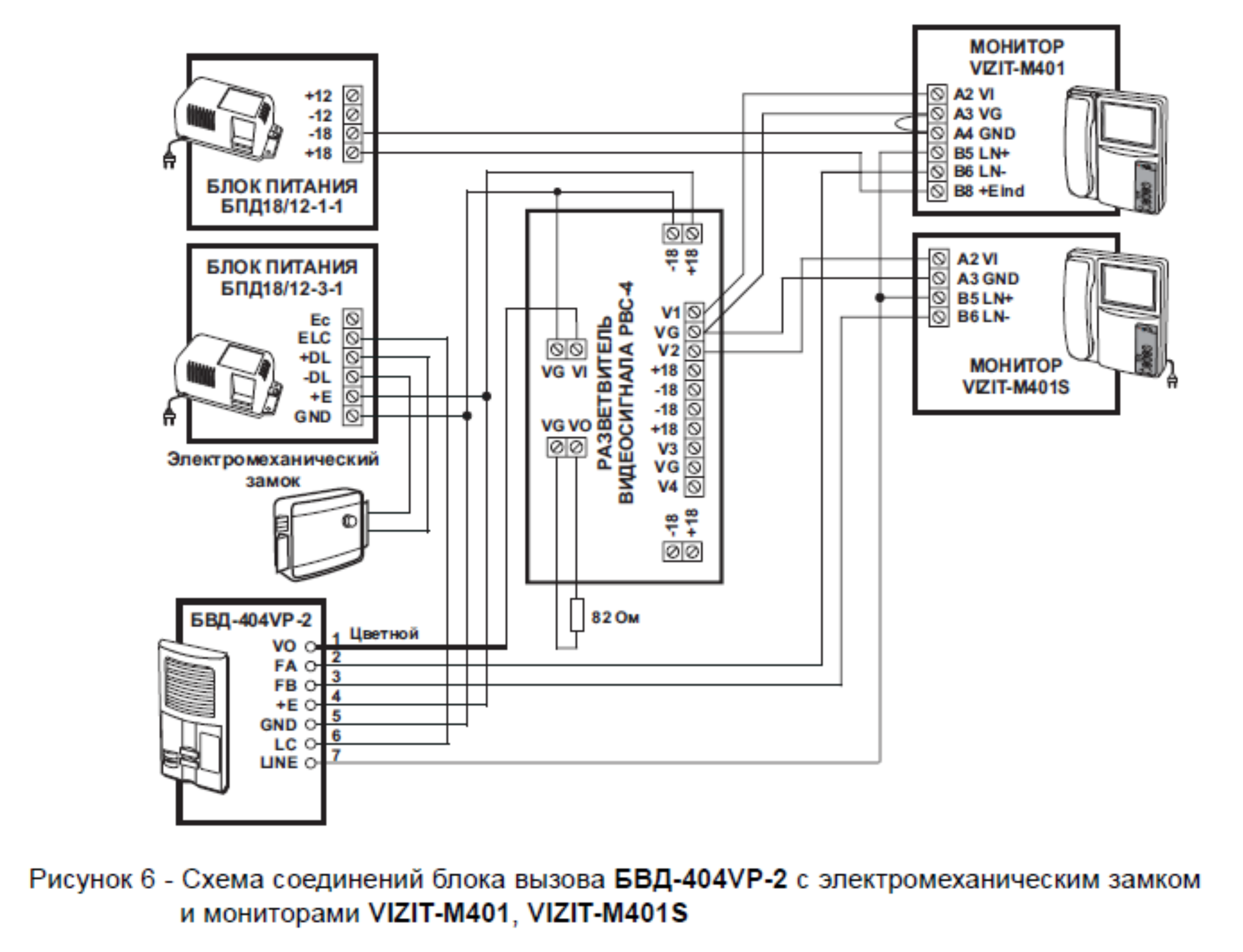

Рисунок 6 - Схема соединений блока вызова БВД-404VP-2 с электромеханическим замком и мониторами VIZIT-M401, VIZIT-M401S

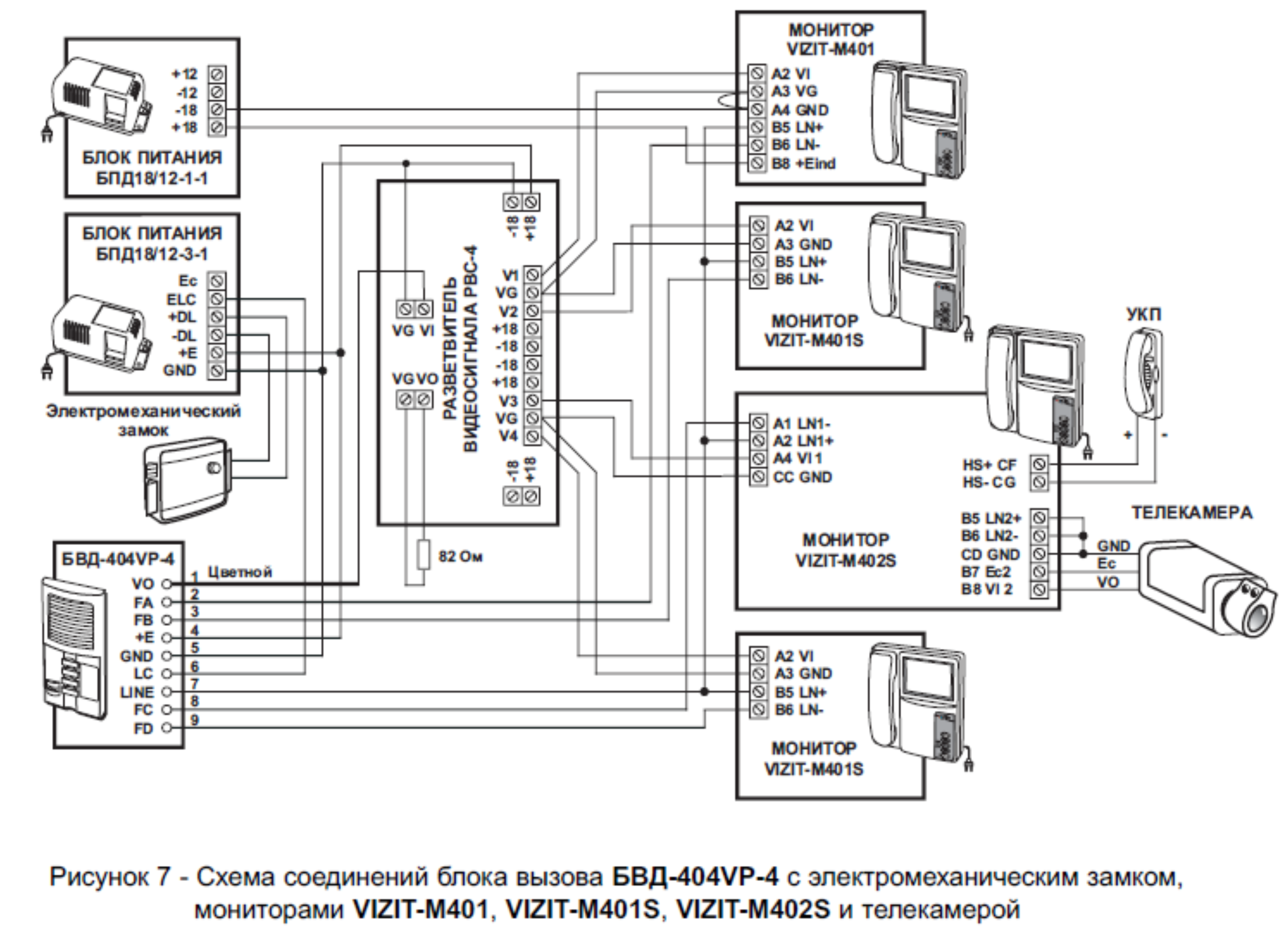

Рисунок 7 - Схема соединений бл ок а вызова БВД-404VP-4 с электромеханическим замком, мониторами VIZIT-M401, VIZIT-M401S, VIZIT-M402S и телекамерой

На рисунках 2 - 7 использованы следующие обозначения:
LINE - линия связи (линия +);
GND (GROUND) - общий провод (линия -);
+Е - питание блока вызова;
Ес - Питание внешней телекамеры.
FA - Линия "-" квартиры 1.
FB - Линия "-" квартиры 2.
FC - Линия "-" квартиры 3.
FD - Линия "-" квартиры 4.
Ev - питание внешней телекамеры;
VO (VIDEO OUT) - Выход видео встроенной телекамеры.;
VG (VIDEO GROUND) - общий видео внешней телекамеры;
ELC (LOCK CONTROL) - Цепь управления замком.
