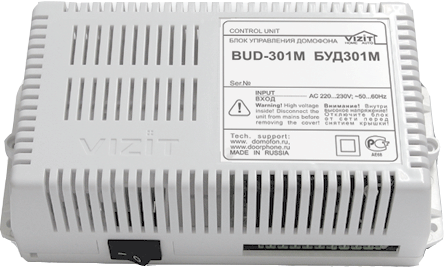

Блок управления координатного подъездного домофона VIZIT БУД-301M

Параметры	значение
Тип домофона	координатный
Абонентов	до 100
Ключи	Встроенный контроллер DS1990 Touch Memmory до 600 шт макимально по 6 на квартиру
	по одному коду на квартиру
Замок	электромагнитный / элекромеханический
Напряжение управления замком (выход "+DL" "-DL ")	нестабилизированное напряжение постоянного тока, В 12 ± 1,2
	ток нагрузки, А 0,6
	максимальный импульсный ток в цепи замка, А 1,2
Линия	до 20 проводов
Сопротивление разговорной линии, Ом	не, более 30
Напряжение питания переменного тока частотой 50 Гц	В 187...242
Питание	16-14 Вольт
Габаритные размеры блока управления, мм, не более:	ширина 188
	высота 100
	глубина 62
Питание	16-14 Вольт

Комплектация

Наименование	кол-во
Блок управления БУД-301М	1 шт
комплект принадлежностей	1 шт
паспорт	1 шт
Коробка упаковочная	1 шт

Полное техническое описание

Блок управления для домофона БУД-301М (в дальнейшем - блок управления) используется как составная часть многоквартирных домофонов и видеодомофонов VIZIT (серия 300) и обеспечивает двухстороннюю связь между посетителем и абонентом, а также открывание замка двери подъезда.

Многоквартирный домофон VIZIT (серия 300) входит в комплект инженерного оборудования жилого дома. Блок управления предназначен для эксплуатации при температуре воздуха от 1 до 40 °C и относительной влажности до 93% при 25 °C.

Блок управления предназначен для работы в составе домофона совместно с:
- блоком вызова БВД серия 300 (БВД-311, БВД-321, БВД-341); пультом консьержа VIZIT-ПК200, VIZIT-ПК1;
- блоками коммутации БК-4 (до 25 шт.), БК-10 (до 20 шт.), БК-30 (до 4 шт.) или БК-100 (1 шт.);
- устройствами квартирными переговорными УКП-8М, УКП-8SM, УКП-9М, УКП-10М, УКП-11, УКП-12 (в дальнейшем УКП);
- замком электромагнитным VIZIT-ML400, VIZIT-ML300, VIZIT-ML200 или аналогичным, имеющим сопротивление обмотки не менее 20 Ом, а также цепь искрогашения и перемагничивания;
- замком электромеханическим, имеющим сопротивление обмотки не менее 10 Ом;
- кнопкой "EXIT" ("ВЫХОД”).

Блоки коммутации БК-4 обеспечивают подключение до 4 УКП, БК-10 - до 10 УКП (в одном десятке), БК-30 - до 21...30 УКП, БК-100 - до 100 УКП.

Примечание. Вышеупомянутое оборудование, используемое в составе домофона, поставляется потребителю по отдельному заказу. Комплекты поставки, технические характеристики и схемы подключения приведены в паспортах изделий.

ФУНКЦИИ ДОМОФОНА

• Вызов абонента * прямым набором номера квартиры.
• Дуплексная связь между посетителем и абонентом (до 80 секунд).
• Открывание замка входной двери:
  1. при нажатии кнопки ! на УКП во время связи;
  2. при наборе 4-х значного общего кода; *
  3. при наборе 3-х значного индивидуального кода; *
  4. при нажатии кнопки для выхода.
  5. ключами Touch-Memory DS1990A (индивидуальные ТМ-ключи).
• Программируемая продолжительность открывания замка двери (1 или 7 секунд).
• Запись ТМ-ключей по квартирным спискам (до 6 штук для каждой из 100 квартир) в режиме сервисных установок.
• Стирание ТМ-ключей (в случае утери ТМ-ключа и т.д.).
• Запись индивидуальных кодов открывания замка в режиме сервисных установок.
• Изменение индивидуального кода открывания замка абонентом (при включённых индивидуальных кодах и включённом вызове). *
• Включение и выключение вызова любой квартиры * (открывание замка индивидуальным кодом сохраняется).
• Работа с пультом консьержа VIZIT-ПK200, VIZIT-ПK1. Формирование звуковой сигнализации режимов работы.
• Звуковой сигнал вызова в УКП и дублирование сигнала в блоке вызова.
• Звуковой сигнал в УКП соответствующей квартиры при использовании индивидуального кода или ТМ-ключа. *
• Световая индикация включённого состояния блока управления и блока вызова.

* Функция может быть включена или выключена в процессе программирования блока.

Примечание. Общий код открывания замка, индивидуальные коды открывания замка и ТМ-ключи записываются в микросхему памяти, установленную в панель на плате блока управления. При установке в эту панель микросхем памяти из блоков вызова БВД-SM100, БВД-N100, БВД-C100 иустройства управления кодовым замком VIZIT-K100, БУ-К100 общий код открывания замка, индивидуальные коды открывания замка и ТМ-ключи, записанные в них, опознаются и поддерживаются в дальнейшем.

2.Монтаж системы

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ВНИМАНИЕ!

Во включённом в сеть блоке управления имеется опасное для жизни напряжение -220 В.

Перед заменой вставки плавкой не забудьте выключить блок управления из сети. Не применяйте самодельные вставки плавкие.

Не производите монтажные и ремонтные работы при включённом питании.

ПОРЯДОК УСТАНОВКИ

Перед установкой и монтажом домофона внимательно изучите порядок установки и схемы соединений блоков. Блок управления следует устанавливать в отапливаемом помещении, на вертикальной стене в месте, обеспечивающем доступ воздуха для естественной вентиляции. Клеммы блока управления должны располагаться горизонтально. При этом вентиляция блока будет максимально эффективной.

ЗАПРЕЩАЕТСЯ устанавливать блок вблизи отопительных и нагревательных приборов.

Конструкция блока предусматривает его установку на рейку (DIN-рельс) шириной 35 мм и толщиной 1-2 мм с помощью упоров и фиксатора, расположенных на нижней стороне основания блока.

Допускается крепление блока шурупами из комплекта поставки.

Для подключения блока к сети и другим блокам домофона снимите верхнюю крышку. Подключение к сети может производиться с помощью шнура питания блока или другими проводами.

Установка блоков домофона производится в соответствии с инструкциями на эти блоки.

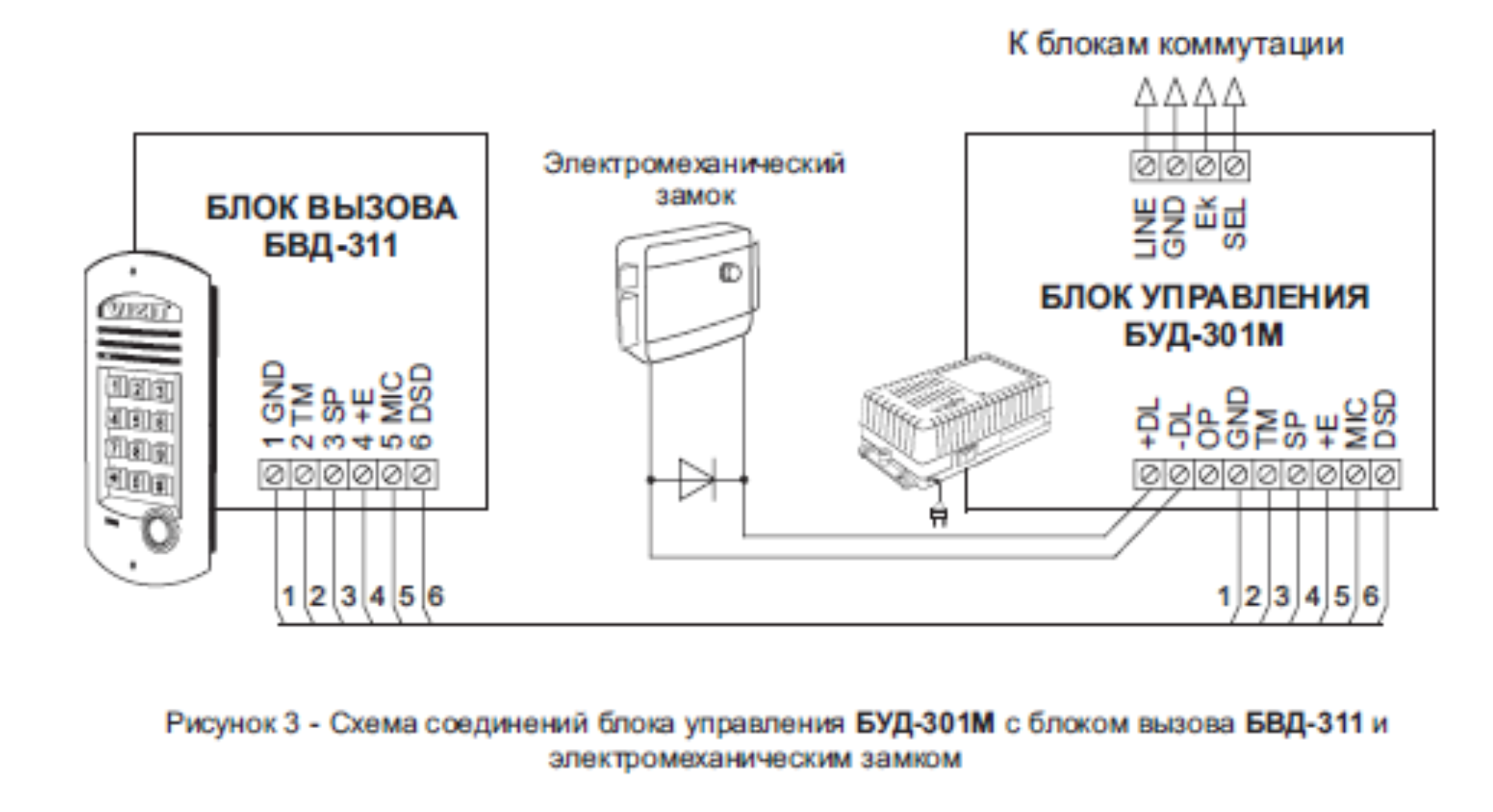

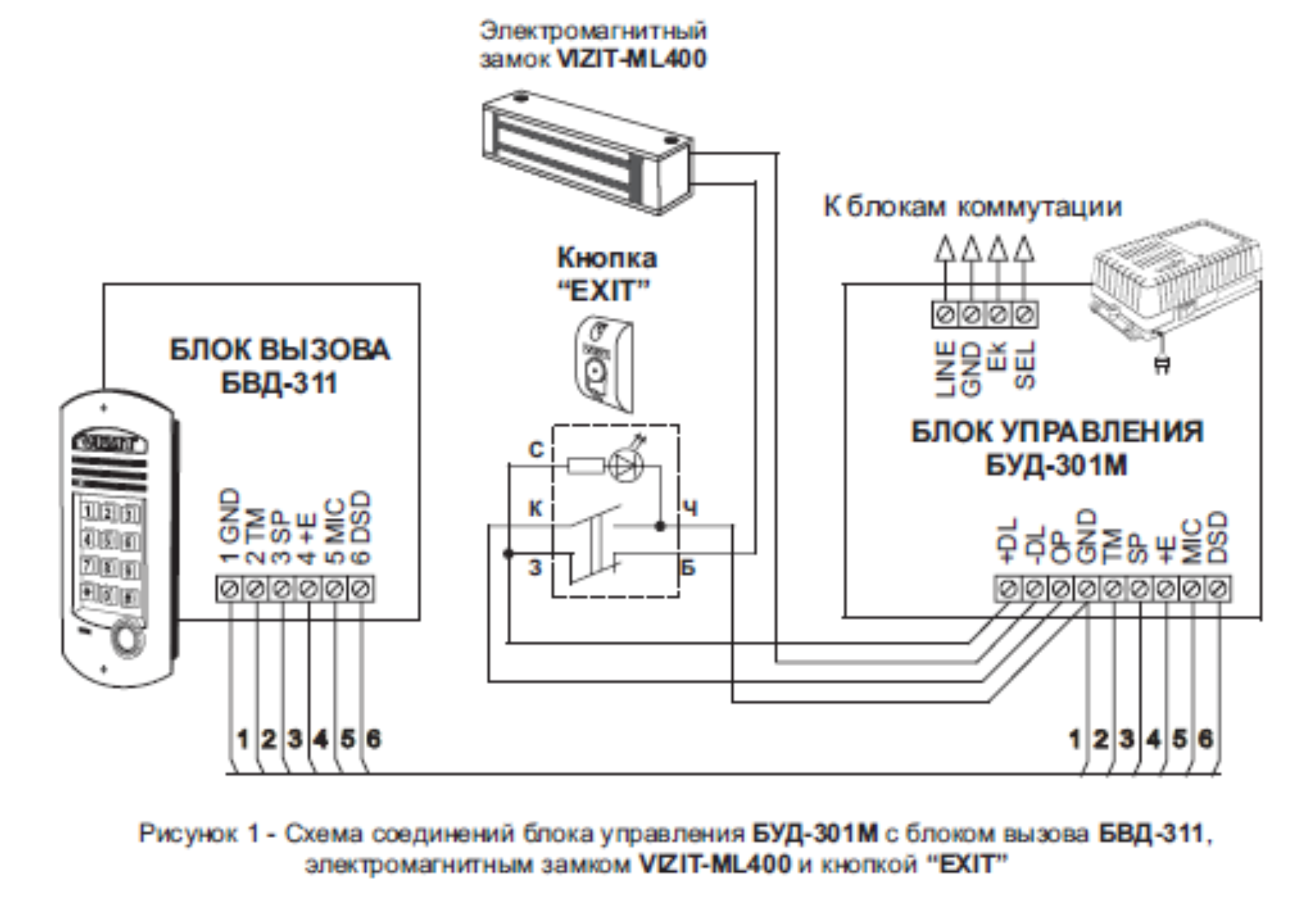

Схемы соединений блоков приведены на рисунках 1-7.

Для выхода из помещения рекомендуется использовать кнопку "EXIT", имеющую цепи аварийного управления электромагнитным замком. Допускается также использование любой кнопки с нормальноразомкнутым контактом. Примеры включения кнопок для выхода приведены на рисунках 1, 2.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей искрогашения и перемагничивания.

Запрещается использовать электромеханические замки с сопротивлением обмотки менее 10 Ом. При использовании электромеханического замка рекомендуется установить на его клеммах диод (50 V, 1 А) по схеме рисунка 3 (диод в комплект поставки блока управления не входит).

Для монтажа цепей следует использовать провода в соответствии с таблицей 1.

Таблица 1 - минимальные требования по параметрам проводов

Цель	максимальная длина, м
БУД - БВД	30	50	-
БУД - БК - УКП	75	200	-
БУД - Элекромагнитный замок (VIZIT-ML400)	-	30	50
БУД - Элекромеханический замок (EL-301B)	-	10	30
Провод - сечение, мм2	0,07	0,2	0,5
Провод - диаметр, мм	0,3	0,5	0,8

Монтаж блока управления с блоками коммутации БК-4 и БК-10

Для соединения блока управления с блоками коммутации БК-4 и БК-10 используется подъездная линия связи из 4 проводов (рисунки 4, 5).

Каждое УКП подключается к блоку коммутации двухпроводной линией. Перед установкой и монтажом блоки коммутации должны быть закодированы на номера квартир, с которыми они будут работать.

Блок коммутации БК-4 обеспечивает подключение к его клеммам до 4 УКП, номера которых могут находиться в одном или смежных десятках, например, 01 - 04 или 08 - 11 или 139 - 142. Клемма "+" УКП соединяется с одной из клемм LN блока коммутации. Клемма "-" УКП соединяется с одной из клемм FA, FB, FC, FD.

Перемычки DA и DD определяют десятки, а перемычки EA, EB, EC, ED - единицы в номерах квартир, подключаемых, соответственно, к клеммам FA, FB, FC, FD. Перемычки DA, DD соединяют с контактами 0-9 контактной колодки, расположенными в одном ряду с контактом DA1. Перемычки ЕА, ЕВ, ЕС, ED соединяют с контактами 0-9 другого ряда контактной колодки. Перемычка Р1 устанавливается или снимается, в зависимости от номеров квартир.

Если номера квартир находятся в одном десятке (например, № 01, № 02, № 03, № 04), то перемычка P1 должна быть установлена.

Для приведенного примера подключите перемычку DA к контакту 0 (0 - десяток в номерах квартир 1, 2, 3, 4 для клемм FA, FB, FC, FD). Подключите перемычку DD к контакту DA1. Подключите перемычки EA, EB, EC, ED к контактам 1, 2, 3, 4 соответственно.

Номера квартир закодированы так: FA - № 1, FB - № 2, FC - № 3, FD - № 4.

Если номера двух квартир находятся в одном десятке, а номера двух - в другом, (например, № 08, № 09, № 10, № 11), то перемычка P1 должна быть установлена.

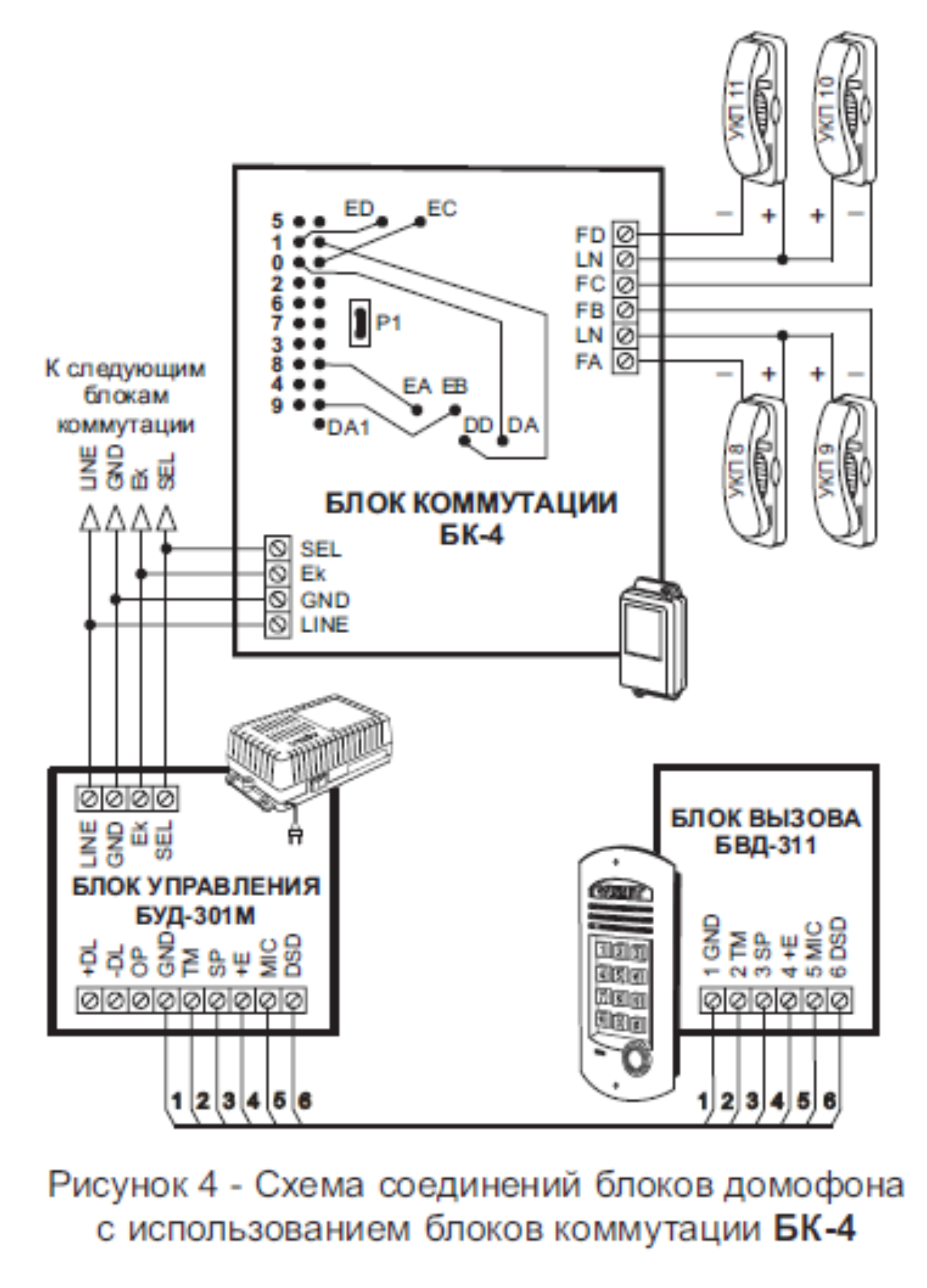

Пример соединений блока коммутации БК-4 и УКП квартир с номерами 8, 9, 10, 11 приведен на рисунке 4.

Подключите перемычку DA к контакту 0 (0 - десяток в номерах квартир 8, 9 для клемм FA, FB).

Подключите перемычку DD к контакту 1 (1 - десяток в номерах квартир 10, 11 для клемм FC, FD).

Подключите перемычки EA, EB, EC, ED к контактам 8, 9, 0, 1 соответственно.

Номера квартир закодированы так: FA - № 8, FB - № 9, FC - № 10, FD - № 11.

Если номер одной квартиры находится в одном десятке, а номера трех - в другом десятке (например, № 139, № 140, № 141, № 142), то перемычка P1 должна быть снята.

Для приведенного примера перемычку DA подключите к контакту 4 (4 - десяток в номерах квартир 140, 141, 142 для клемм FA, FB, FC), перемычку DD - к контакту 3 (3 - десяток в номере квартиры 139 для клеммы FD). Подключите перемычки EA, EB, EC, ED к контактам 0, 1, 2, 9 соответственно.

Номера квартир закодированы так: FA - № 140, FB - № 141, FC - № 142, FD - № 139.

Блок коммутации БК-10 обеспечивает подключение к его выводам до 10 УКП, номера которых должны относиться к одному десятку.

Клемма "+" УКП соединяется с одной из клемм LN блока коммутации, а клемма "-" УКП - с одной из клемм 0...9, которые соответствуют единице в номере квартиры.

Установите перемычку на контактной колодке блока коммутации в положение, соответствующее цифре десятков в номерах квартир.

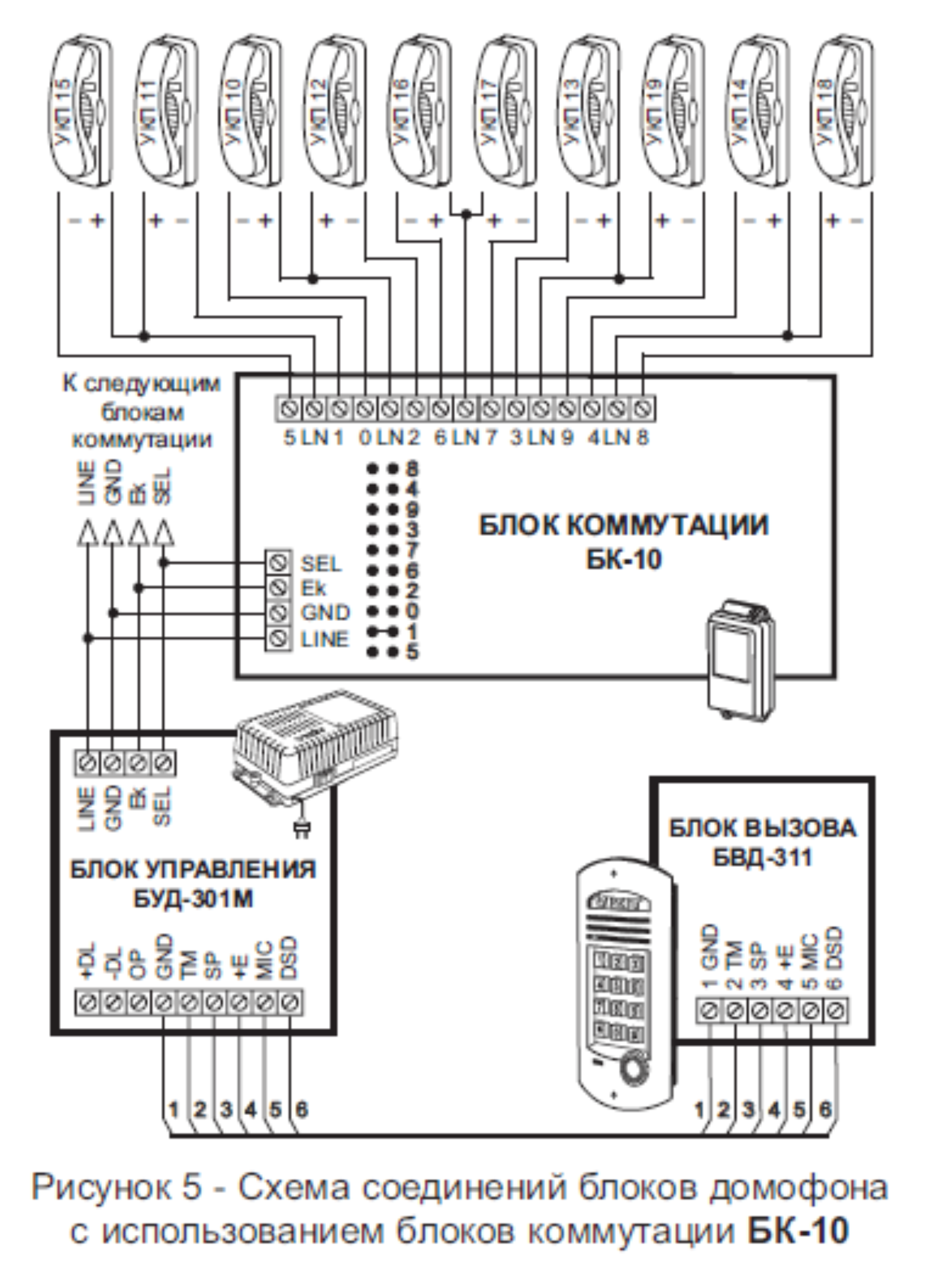

Пример соединения блока коммутации БК-10 и УКП квартир с номерами от 10 до 19 показан на рисунке 5.

Монтаж блока управления с блоками коммутации БК-30 и БК-100

Для соединения блока управления с блоками коммутации БК-30 и БК-100 используется линия связи из 4 проводов (рисунки 6, 7).

Клеммы LINE, GND, SEL и Ek блоков коммутации соединяются с соответствующими клеммами блока управления.

В блоке коммутации БК-30 выходная шина десятков имеет 3 клеммы DA, DB, DC, выходная шина единиц - 10 клемм Е0-Е9.

В блоке коммутации БК-100 выходная шина десятков имеет 10 клемм D0-D9, выходная шина единиц- 10 клемм Е0-Е9.

Клеммы шин десятков и единиц подключаются к подъездной линии связи, имеющей до 20 проводов, в зависимости от количества подключаемых квартир.

Каждое УКП соединяется двухпроводной линией с соответствующими проводами шины десятков и единиц подъездной линии связи.

Клемма "+" УКП подключается к линии десятков, а клемма "-" УКП - к линии единиц.

В блоке коммутации БК-30 перемычки DA, DB, DC подключают к контактам 0…9 контактной колодки, соответствующим цифрам десятков в номерах подключаемых квартир.

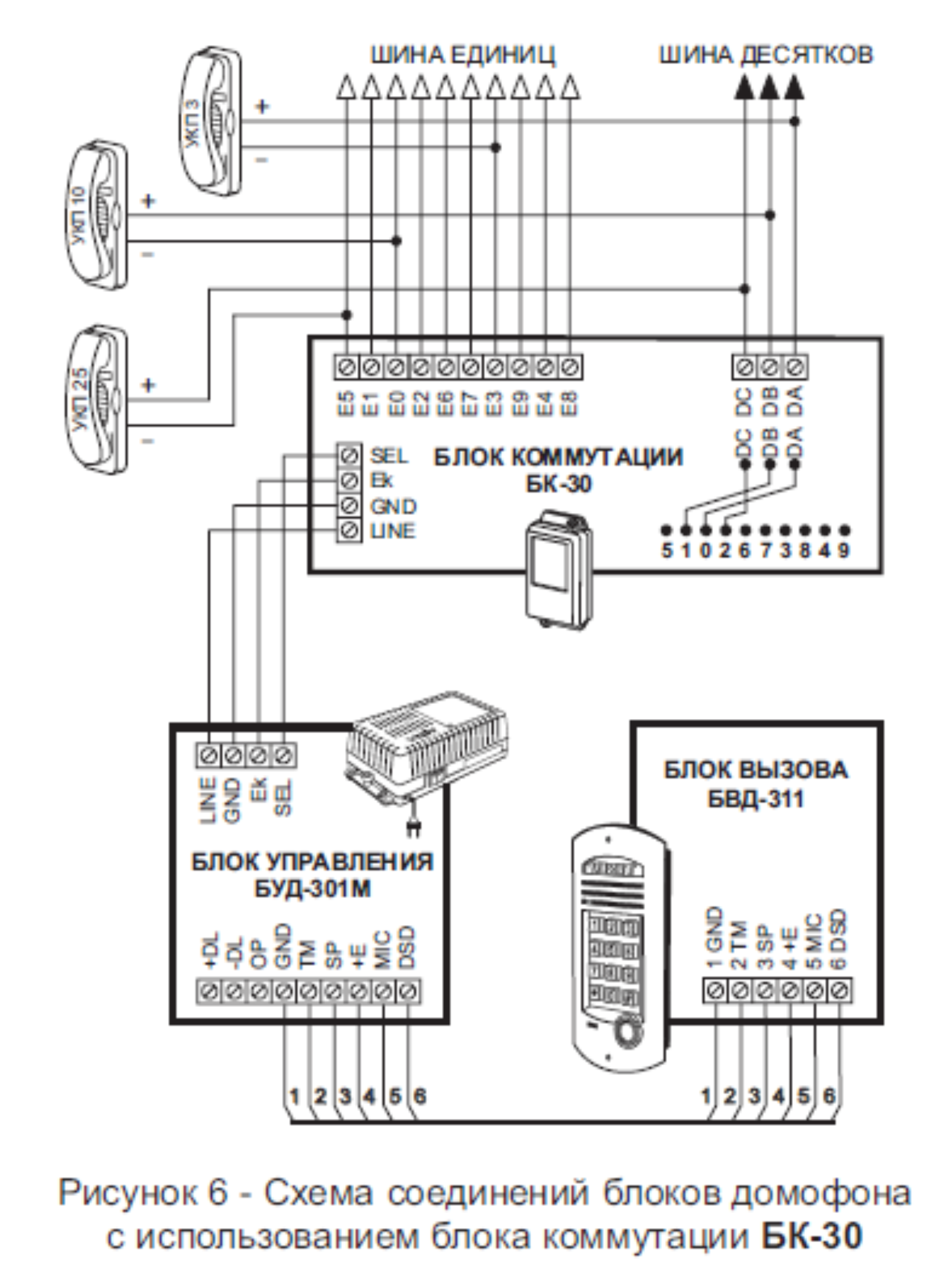

На рисунке 6 приведен пример соединения блока коммутации БК-30 и УКП квартир с номерами 3, 10, 25.

В блоке коммутации БК-30 перемычка DA подключена к контакту 0 десятка, DB к контакту 1 десятка, DC к контакту 2 десятка.

УКП квартиры № 3 соединяется с проводом 0 десятка (клемма DA) и проводом 3 единицы (клемма Е3),
УКП квартиры № 10 соединяется с проводом 1 десятка (клемма DВ) и проводом 0 единицы (клемма Е0),
УКП квартиры № 25 соединяется с проводом 2 десятка (клемма DC) и проводом 5 единицы (клемма Е5).
На рисунке 7 приведен пример соединения блока коммутации БК-100 и УКП квартир с номерами 53, 85, 90:
УКП квартиры № 53 соединяется с проводом 5 десятка (D5) и проводом 3 единицы (Е3),
УКП квартиры № 85 соединяется с проводом 8 десятка (D8) и проводом 5 единицы (Е5),
УКП квартиры № 90 соединяется с проводом 9 десятка (D9) и проводом 0 единицы (Е0).

ПОДГОТОВКА К РАБОТЕ, ПРОГРАММИРОВАНИЕ

При подготовке блока управления к работе выполните системные и сервисные установки.

Системные установки

Системные установки выполняются с помощью переключателей, установленных на плате блока управления и имеющих соответствующую маркировку.

Наименование переключателей и описание соответствующих им системных установок приведены в разделе "Переключатели".

Переключатель включен, если находится в положении ON.

Переключатели:
1 (PASSWORD) - выключает или включает пароль для входа в режим сервисных установок. Пароль программируется в сервисных установках.
2 (GENERAL CODE) - выключает или включает общий код открывания замка.
3 (INDIVIDUAL CODE) - выключает или включает все индивидуальные коды открывания замка.
4 (1s LOCK 7s) - определяет время включённого состояния замка (выключен - 1 секунда, включён -7 секунд).
5 (ML LOCK EL) - определяет логику работы замка: электромагнитный замок (ML) открывается при снятии напряжения питания, электромеханический замок (EL) открывается при подаче напряжения питания. Переключатель выключен - ML, включён - EL.
6 (APARTM. BEEP) - выключает или включает подачу короткого сигнала в УКП соответствующей квартиры при использовании индивидуального кода или ТМ-ключа.

Сервисные установки

Сервисные установки программируются с клавиатуры блока вызова после монтажа домофона.

Перечень сервисных установок:
- запись общего кода открывания замка;
- запись индивидуальных кодов открывания замка;
- запись ТМ-ключей;
- стирание ТМ-ключей;
- программирование пароля входа в режим сервисных установок;
- включение и выключение вызова в квартиру;

Программирование сопровождается определёнными звуковыми сигналами. (далее обозначены символом >!<)

Сервисные установки

Перевод блока в режим сервисных установок.

Если не установлен (при первом программировании) или утерян пароль входа в режим сервисных установок, следует выключить переключатель 1 (PASSWORD).

! Наберите #999, звучат два сигнала (>!<>!<). Вы находитесь в режиме сервисных установок.

! Программируйте пароль и другие сервисные установки

После программирования включите переключатель 1.

Для перевода блока в режим сервисных установок с включённым переключателем 1:

! наберите #999, (>!<>!<);

! введите 4-х значный пароль, (>!<>!<).

Вы находитесь в режиме сервисных установок.

Если пароль набран неправильно, звучит двухтональный сигнал ошибки. Нажмите кнопку "*" и повторите набор.

Установка общего кода открывания замка

1. Войдите в режим сервисных установок.
2. Нажмите 1, (>!<).
3. Наберите четыре цифры нового кода, (>!<>!<). Первые три цифры кода не могут быть 999, так как эта комбинация цифр использована для входа в режим сервисных установок.
4. Выберите очередной пункт сервисных установок, либо нажмите "*" для возвращения в дежурный режим.

Установка индивидуальных кодов квартир

1. Войдите в режим сервисных установок.
2. Нажмите 2, (>!<).
3. Наберите номер квартиры, для которой устанавливается индивидуальный код.
4. Нажмите #, (>!<).
5. Наберите три цифры индивидуального кода для данной квартиры, (>!<>!<). Для записи очередного кода выполните п. 3 - 5, и т. д.
6. Нажмите "*"для возвращения в дежурный режим.

Запись ТМ-ключей

Запись ТМ-ключей осуществляется блоками до 6 ключей для каждой квартиры.

1. Войдите в режим сервисных установок.
2. Нажмите 3, (>!<).
3. Наберите номер квартиры, для которой записываются ТМ-ключи.
4. Нажмите #, (>!<при наличии свободных ячеек памяти) или (>!<- пауза до 1 с ->!<>!<>!<>!<, если блок памяти ключей для этой квартиры заполнен).
5. Приложите ТМ-ключ к считывателю блока вызова, (>!<- пауза ->!<>!<, ключ записан).
Приложите следующий ТМ-ключ к считывателю, и т. д.

При записи 6-го ТМ-ключа - (>!<- пауза ->!<>!<>!<>!<).

Если ключ уже записан, - (>!<- пауза ->!<>!<>!<>!<).

Для записи очередного блока ТМ-ключей выполните п. 3 - 5, и т. д.

6. Нажмите "*"для возвращения в дежурный режим.

Если для квартиры записывается менее 6 ТМ-ключей, то, после записи необходимых ключей, наберите номер следующей квартиры, выполните п.4, 5, и т.д.

Стирание ТМ-ключей

Возможно стирание отдельных ТМ-ключей или блока ТМ-ключей определённой квартиры.

1. Войдите в режим сервисных установок.
2. Нажмите 4, (>!<).
3.1 Стирание отдельных ключей
Приложите ТМ-ключ к считывателю блока вызова, (>!<- пауза до 1 с ->!<>!<, приложенный ключ стерт) или (>!<- пауза ->!<>!<>!<, если ТМ-ключ не найден в списке).
Приложите следующий ТМ-ключ, и т.д.
3.2 Стирание блока ТМ-ключей определённой квартиры.
Наберите номер квартиры.
Нажмите #, (>!<>!<, все ТМ-ключи для этой квартиры стерты).
Наберите номер следующей квартиры, и т.д.
4. Нажмите "*"для возвращения в дежурный режим.

Программирование пароля входа в режим сервисных установок

1. Войдите в режим сервисных установок.
2. Нажмите 7, (>!<).
3. Наберите четыре цифры пароля, (>!<>!<).
4. Выберите очередной пункт сервисных установок, либо нажмите "*" для возвращения в дежурный режим.

Включение и выключение вызова в квартиру

Заводская установка - вызов во все квартиры включён.

1. Войдите в режим сервисных установок.
2. Нажмите 8, (>!<).
3. Наберите номер квартиры, в которой необходимо включить или выключить вызов.
4. Нажмите #, (>!<).
5. Для включения вызова нажмите 1, для выключения - 0, (>!<>!<).
Для очередной квартиры выполните п. 3 - 5, и т. д.
6. Нажмите кнопку "*" для возвращения в дежурный режим.

При выключении вызова сохраняется возможность использования индивидуального кода для этой квартиры.

ВНИМАНИЕ! При записи нового индивидуального кода в режиме сервисных установок автоматически включается вызов в соответствующую квартиру.

ПРОВЕРКА РАБОТЫ И РЕГУЛИРОВКА БЛОКА УПРАВЛЕНИЯ

После установки блоков домофона и проверки правильности монтажа временно отключите УКП любой квартиры от блока коммутации. Вместо квартирного УКП подключите контрольное УКП с соблюдением полярности.

Нажмите кнопку "*" блока вызова. Нажатие любой кнопки сопровождается звуковым сигналом.

Наберите номер квартиры, к которой подключено контрольное УКП. В блоке вызова и контрольном УКП звучит двухтональный вызывной сигнал длительностью 2,5 с и с периодом повторения сигналов 5 с.

Снимите трубку УКП. Проверьте наличие дуплексной связи между УКП и блоком вызова. При необходимости, отрегулируйте громкость связи каналов "посетитель-абонент" и "абонент-посетитель" подстроечными резисторами HANDSET и DOORST., расположенными на плате блока управления.

Если в блоке вызова и УКП прослушивается свист, устраните его с помощью резистора BALANCE, и, при необходимости, резисторами HANDSET и DOORST. уменьшая громкость.

Нажмите на УКП кнопку открывания замка < ключ >, при этом замок двери открывается на установленное время (7 с или 1 с).

На время удержания кнопки < ключ > в нажатом состоянии, в блоке вызова звучит сигнал открывания замка. После отпускания кнопки звуковой сигнал прекращается. Связь между блоком вызова и УКП сохраняется до истечения 80 секунд с начала разговора.

При нажатии кнопки < ключ > на время более 8 с домофон автоматически переходит в дежурный режим работы.

Установите трубку УКП в держатель. Домофон переходит в дежурный режим.

Выключите питание блока управления.

Отключите контрольное УКП, и подключите квартирное УКП.

Включите питание блока управления.

Последовательно проверьте возможность вызова каждой из квартир подъезда, обеспечение связи, возможность

дистанционного открывания замка от УКП вызванного абонента.

Установите общий код и индивидуальные квартирные коды открывания замка, если они не были установлены ранее.

Проверьте открывание замка от общего и индивидуальных кодов.

Проведите запись ТМ-ключей и проверьте открывание замка всеми ТМ-ключами.

При неправильном наборе кода, наборе номера несуществующей квартиры или подключении к считывателю блока вызова незаписанного ТМ-ключа, звучит двухтональный сигнал ошибки. Через 5 с выключаются звуковые сигналы, и домофон переходит в дежурный режим.

Для перевода домофона в дежурный режим до окончания 5 с нажмите на кнопку "*".

ПОРЯДОК РАБОТЫ

Для вызова абонента наберите номер требуемой квартиры. Двухтональный вызывной сигнал звучит в блоке вызова и в УКП вызванной квартиры. При снятии абонентом трубки УКП вызывной сигнал прекращается. Говорите с абонентом.

Для открывания замка входной двери подъезда абонент должен нажать на УКП кнопку !. Замок открывается, звучит сигнал. Откройте дверь и войдите. Для перевода домофона в дежурный режим абоненту необходимо установить трубку УКП в держатель.

Для открывания замка с помощью общего кода нажмите кнопки "*", # и наберите код. При наборе правильного кода замок открывается, звучит сигнал. Откройте дверь и войдите.

При наборе неправильного общего кода звучит сигнал ошибки. Через 5 с домофон переходит в дежурный режим. Нажмите кнопку "*" и повторите набор.

Для открывания замка с помощью индивидуального кода наберите без пауз номер квартиры, # и индивидуальный код для данной квартиры. Короткий сигнал звучит в УКП соответствующей квартиры (если включён переключатель APARTM. BEEP в блоке управления). При наборе правильного кода замок открывается. Индикация режима аналогична открыванию замка с помощью общего кода.

При наборе неправильного индивидуального кода звучит сигнал ошибки. Нажмите кнопку "*" и повторите набор.

Для открывания замка TM-ключом коснитесь ключом считывателя, звучит один короткий сигнал.

Если код TM-ключа найден в памяти (время поиска - до 3 секунд), то замок открывается, и короткий сигнал звучит в квартире, TM-ключ которой использовался (если включен переключатель APARTM. BEEP в блоке управления). Если код TM-ключа не найден в памяти, звучит сигнал ошибки.

Для открывания замка изнутри подъезда нажмите кнопку для выхода ("EXIT"). Замок открывается.

Если посетитель у блока вызова говорит с абонентом, то сигнализация открывания замка при нажатии кнопки для выхода или использовании ТМ-ключа не производится.

Изменение индивидуального кода абонентом

Абонент может самостоятельно (без входа в режим сервисных установок) изменить индивидуальный код открывания замка только при включённом вызове в квартиру и включённых индивидуальных кодах (переключатель INDIVIDUAL CODE в блоке управления должен быть включён).

Изменение кода должны выполнять два человека. Один из них должен быть около блока вызова, другой - около трубки УКП.

1. Наберите номер квартиры.
2. Услышав вызывной сигнал, абонент должен снять трубку. Для изменения индивидуального кода абонент должен нажать на УКП кнопку < ключ > 6 раз без пауз, звучит сигнал.
3. Наберите три цифры нового кода. Звучит подтверждающий сигнал. Сообщите абоненту, что новый код набран (связь все еще работает).
4. Нажмите "*", или абонент должен установить трубку в держатель.

На рисунках 1 - 7 использованы следующие обозначения цепей:

DSD (Doorstation Data) - данные блока вызова;
MIC (Microphone) - сигнал микрофона;
+Е - питание блока вызова;
SP (Speaker) - сигнал на громкоговоритель;
ТМ (Touch Memory) - сигнал со считывателя ТМ-ключей;
GND (GROUND) - общий провод;
OP (OPEN) - управление открыванием замка;
+DL (+ Door Lock) - - питание замка;
-DL (- Door Lock) - питание замка;
LN (LINE) - линия связи;
Еk - питание блоков коммутации;
SEL (SELECT) - управление блоками коммутации.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Рисунок 1 - Схема соединений блока управления БУД-301М с блоком вызова БВД-311, электромагнитным замком VIZIT-ML400 и кнопкой “EXIT”

Рисунок 2 - Схема соединений блока управления БУД-301М с блоком вызова БВД-311, электромагнитным замком VIZIT-ML400 и кнопкой для выхода

Рисунок 3 - Схема соединений блока управления БУД-301М с блоком вызова БВД-311 и электромеханическим замком

Рисунок 4 - Схема соединений блоков домофона с использованием блоков коммутации БК-4

Рисунок 5 - Схема соединений блоков домофона с использованием блоков коммутации БК-10

Рисунок 6 - Схема соединений блоков домофона с использованием блока коммутации БК-30

Рисунок 7 - Схема соединений блоков домофона с использованием блока коммутации БК-100
