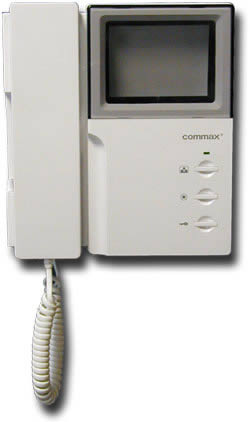

DPV-4HPR EXEL
 1.Функции монитора
2.Подключение
3.Настройка
4.Эксплуатация

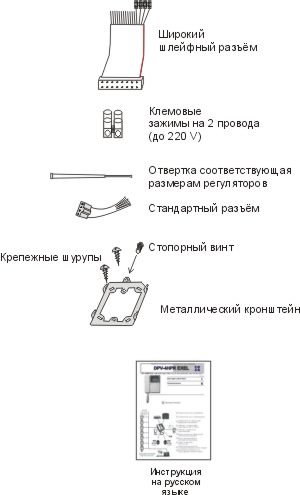

5.Комплектация
|
<<< Скачать инструкцию на ПК
<<< Полное описание
|
|
- Подключение до 4-х камер
- Подключение до 2-х видеопанелей
- Совместимость с известными цифровыми домофонами
- Работает с устройствами видеопамяти
- Даёт возможность паралельного подключения
нескольких мониторов (до 10)
- Мониторинг - программирование мониторов на
1 номер (желетельно не более 4 на 1 номер)
- Встроенный автосвитчер
- НЧ выход на ТВ (в дежурном режиме автосвитчер)
- Встроенные видеоусилители (регулируемые) на
каждый из 4 видеоканалов
|
|
Устройства подключаемые через шлейфный разъём:
# Подключене к цифровому домофону:
|
подключается:
|
на шлейфном разъёме:
|
номер:
|
Вход+
линии(LN+)
|
+ LNR
|
9
|
Вход-
линии(LN-)
|
любой GND
|
11
|
|
Видео
|
VR
|
12
|
На рисунке шлейфа называется: CD DMF
# Подключение к координатному (аналоговому) домофону*:
осуществляется только через блок сопряжения - отдельное устройство в виде не большой коробочьки,
преобразующее сигнал координатного домофона и видеосигнала в сигнал аналогичный видеопанели - 4
провода. Подключается также как и видеопанель 1 или 2
Имеются в продаже:
K EXEL
# Подключение видеопанели - VP1:
рекомендуется устанавливать для квартиры
|
подключается:
|
на шлейфном разъёме:
|
номер:
|
|
Аудио
|
A-VP1
|
1
|
|
Общий
|
любой GND
|
2
|
|
Питание
|
+12V
|
3
|
|
Видео
|
V-VP1
|
4
|
# Подключение видеопанели - VP2:
рекомендуется устанавливать для площадки (панель имеет приоритет)
|
подключается:
|
на шлейфном разъёме:
|
номер:
|
|
Аудио
|
A-VP2
|
5
|
|
Общий
|
любой GND
|
6
|
|
Питание
|
+12V
|
3
|
|
Видео
|
V-VP2
|
8
|
# Подключение дополнительной (четвёртой) видеокамеры:
Рекомендуем питание от дополнительного БП=12V
|
подключается:
|
на шлейфном разъёме:
|
номер:
|
|
Общий
|
любой GND
|
14
|
|
Видео
|
Cam 4
|
16
|
На рисунке шлейфа называется: Cam4
# Вывод изображения на ТВ:
|
подключается:
|
на шлейфном разъёме:
|
номер:
|
|
Видео выход
|
TV out
|
7
|
|
Общий
|
любой GND
|
6
|
# Подключение паралельных мониторов:
| монитор 1 | монитор 2 |
| на шлейфном разъёме:
|
номер:
|
на шлейфном разъёме:
|
номер:
|
| A-VP1
|
1
|
A-VP1
|
1
|
| GND
|
2
|
GND
|
2
|
| +12 V
|
3
|
+12 V
|
3
|
| V-VP1
|
4
|
V-VP1
|
4
|
| LU
|
15
|
LU
|
15
|
Устройства подключаемые через стандартные разъёмы:
# Подключение устройства видеопамяти:
Для видеопамяти VM-16, VM-32 это будет выглядеть так:
Если в инструкции другой видеопамяти не указан способ его подключения к DPV-4HPR EXEL, используйте
подключение аналогичное для DPV-4HP
! Не забудте о перемычке если устройство не подключено !
(смотрите "стандартные разъёмы")
|
# Подключение дополнительной аудиотрубки:
|
|

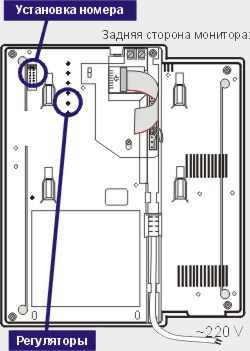

# Настройка номера для цифрового домофона:
|
Если вы подключаете монитор к цифровому домофону,
Вам необходимо:
1. Установить номер абонента для монитора,
Сумма значений замкнутых перемычек = номеру квартиры.
Например: 35кв.=32+2+1
На один номер не рекомендуется подключать более 4-х
мониторов!
2. Настроить уровни усиления (дин) и баланса (бал)
подъездного дмф.
|
# Регулеровки:
|
Cam4 - настройка усиления дополнительной камеры
VR - настройка усиления камеры домофона
V-VP2 - настройка усиления видеопанели 2
V-VP2 - настройка усиления видеопанели 1
Мик - настройка усиления микрофона
Бал - настройка баланса линии домофона
|
|
|
# Уход за монитором:
- Экран монитора можно снять.
- Поверхность монитора очень сильно подвержена внешним факторам и изза казалосьбы не
существенных причин могут появится царапины, по этому рекомендуем с начала осуществить ремонтные
работы (или снять его на время их проведения), подключить провода к шлейфу и разъёмам и лишь затем
установить монитор.
|
# Как снять со стены монитор:
Обратите внимание на то, что с верхней стороны кронштейна монитор крепится "стопорным винтом" и обязательно
проверте, что он выкручен перед тем, как снять монитор.
|
|
|
|
