Инструкция кнопки выхода SOCA SI-82

ОБЩИЕ СВЕДЕНИЯ

Кнопка выхода SOCA SI-82 используется в СКУД - в качестве кнопки открытия замка при подключении к домофону или контроллеру. Имеются контакты нормально разомкнутые и нормально замкнутые при нажатии коммутирует / прерывает управляющие сигналы электромагнитного замка.

SI-82 имеет круговую подсветку. Подсветка двух цветов - красный - режим ожидания, зелёный - во время срабатывания.

Имеется настройка дальности срабатывания, а также времени задержки.

Кнопка выхода Gerch-ZN
Новинка! GERCH ZN и GERCH ZN LONG

Революционная технология 2-х проводные сенсорные, нормально разомкнутые кнопки выхода с подсветкой и задержкой (3 сек.) для использования в СКУД - домофонных системах, с контроллером, электромагнитным или электромеханическим замком. 9 цветовых вариантов (на фотографии бронза-металлик), 2 типа накладных корпусов - круглые и длинные

описание по ссылке

Технические характеристики:

Параметр Значение
Тип кнопкиинфракрасная, нормально разомкнутая / закмкнутая
Радиус срабатыванияот 4 до 15 см.
Подсветка:красный/зелёный светодиод
Питание подсветки:12 В постоянного, или 24 В переменного
Коммутируемое напряжение, не более:24 В постоянного, 120 В переменного
Ток коммутации, не более:1 А постоянного, 0,5 А переменного
Корпус:метал
Тип установки:врезная
Габариты, мм:86x86, диаметр кнопки 19 мм, , более подробно смотрите на рисунке "размеры"

Схема подключения кнопки выхода

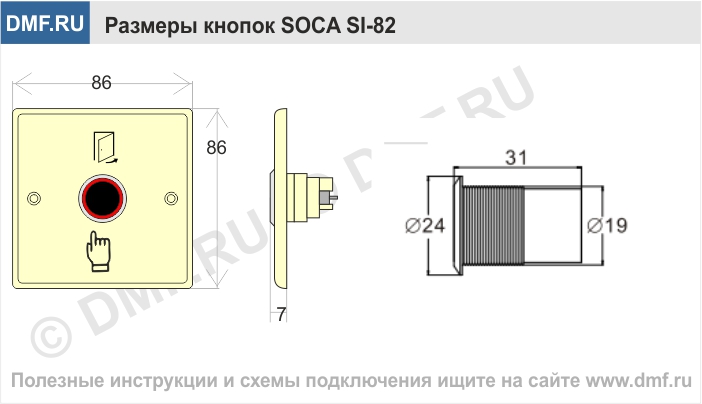

Кнопка выхода SOCA SI-82 - габариты

Кнопка выхода SOCA SI-82 - настройка
