Инструкция кнопки выхода Eltis B-72

ОБЩИЕ СВЕДЕНИЯ

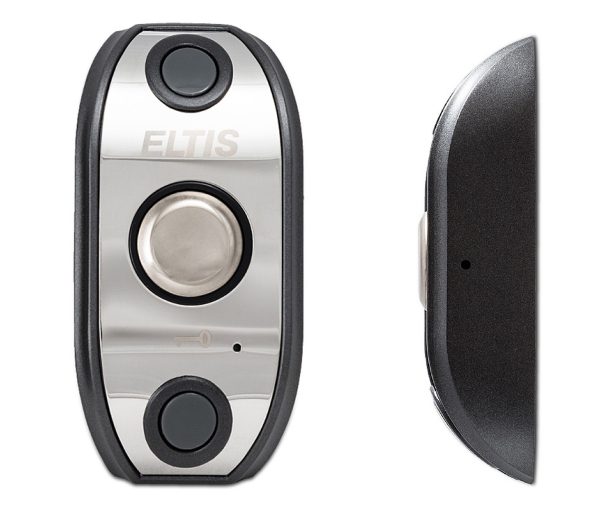

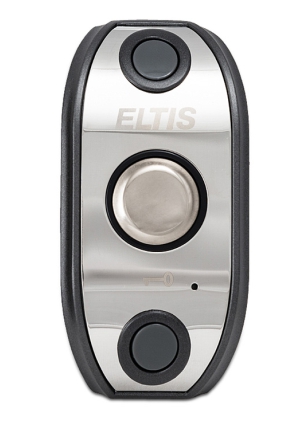

Кнопка выхода Eltis B-72 используется в СКУД - в качестве кнопки открытия замка при подключении к домофону или контроллеру. Параллельно в кнопке предусмотрены две цепи - одна нормально разомкнутая при нажатии коммутирует управляющие сигналы электромагнитного замка, другая - замкнутая используемая по необходимости.

Изделие так же имеет экстренную кнопку открывания двери, доступ к которой осуществляется через соответствующее окно (см.рис.1). Использование аварийного открывания дверей производится в случае отказа действия основной кнопки. Кнопка выполнена в вандалозащищенном корпусе и содержит постоянно включённое кольцо подсветки.

Кнопка выхода Gerch-ZN
Новинка! GERCH ZN и GERCH ZN LONG

Революционная технология 2-х проводные сенсорные, нормально разомкнутые кнопки выхода с подсветкой и задержкой (3 сек.) для использования в СКУД - домофонных системах, с контроллером, электромагнитным или электромеханическим замком. 9 цветовых вариантов (на фотографии бронза-металлик), 2 типа накладных корпусов - круглые и длинные

описание по ссылке

Технические характеристики:

Параметр Значение
Тип кнопкимеханическая, нормально разомкнутая/замкнутая
Подсветкасветодиод
Коммутируемое напряжение, не более:25 В
Ток коммутации, не более:0.1 А
Напряжение питания постоянного тока:12 - 21 В постоянного тока, 13-18 В переменного
Корпус:метал
Тип установки:накладная
Габариты, мм:46х92х24
Масса, кг:не более 0.12 кг

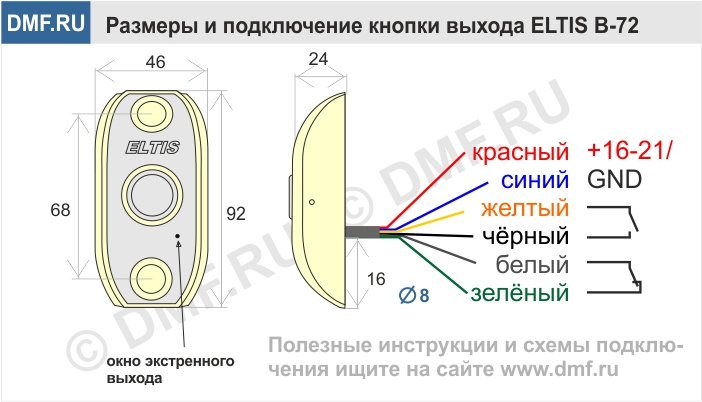

Схема подключения кнопки выхода

Кнопка выхода Eltis B-72 - схема подключения
