Кнопка выхода Eltis B-28 используется в СКУД - в качестве кнопки открытия замка при подключении к домофону или контроллеру. Нормально разомкнутая при нажатии коммутирует управляющие сигналы электромагнитного замка. Кнопка выполнена из вандалоусточивого металлического корпуса, покраска - порошковая эмаль повышенной стойкости.
Кнопка выполняет следующие функции:
- непосредственное размыкание цепи замка своими контактами;
- выдачу сигнала о ее нажатии системе санкционированного доступа;
- размыкание цепи замка при получении команды от системы санкционированного
доступа;
- снятие остаточной намагниченности замка;
- подсветка светодиодным индикатором красного цвета в дежурном режиме;
- световую подсветку индикатором зелёного цвета на время открывания двери.
Изделие В-28 имеет дополнительную подсветку из трёх красных светодиодов.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Тип кнопки | механическая, нормально разомкнутая |
| Подсветка | светодиод |
| Коммутируемое напряжение, не более: | 10 - 15 В постоянного тока |
| Ток коммутации, не более: | 0.8 А |
| Напряжение питания постоянного тока: | 10 - 15 В постоянного тока |
| Корпус: | метал |
| Тип установки: | накладная |
| Габариты, мм: | 96х46х25 |
| Масса, кг: | не более 0.12 кг |

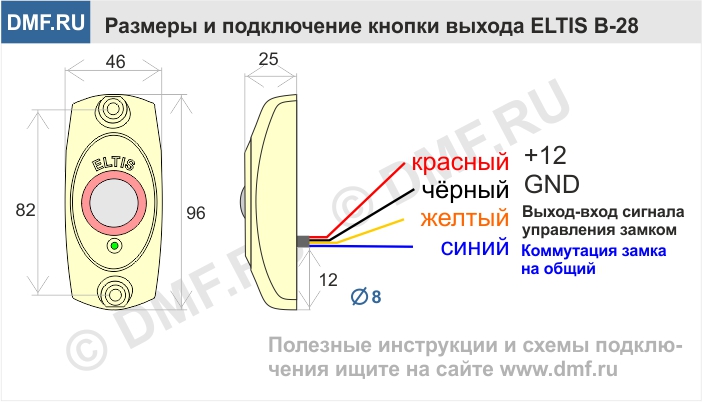

Схема подключения кнопки выхода
