Кнопка выхода GERCH ZN

Описание

Двухпроводная сенсорная нормально разомкнутая кнопка с повышенной механической стойкостью предназначена для использования в СКУД и других слаботочных электронных системах требующих кнопки создающей замыкание при нажатии.

Может подключатся к контроллеру, электромеханическому замку или электромагнитному замку через реле. Может использоваться в местах с повышенной и очень большой проходимостью.



GERCH ZN - Сенсорная кнопка выхода (открытия двери)
Параметры значение
Тип кнопкинормально разомкнутая
Время замыкания, сек.3 или через контроллер
Применениеконтроллер электромагнитного или электромеханического замка, многоквартирные домофоны, электромеханические замки, электромагнитные замки (через реле)
Подсветкапанорамная зелёная LED подсветка
Звуковой сигналнет
Световой сигнална время замыкания подсветка не горит
Ток потребления в дежурном режиме, А0,001
Максимальный ток потребления, А0,001
Максимальная пропускная возможность, А1,5
Рабочее напряжение, Vот 3 до 20 постоянного напряжения
КорпусABS пластик с компаундом

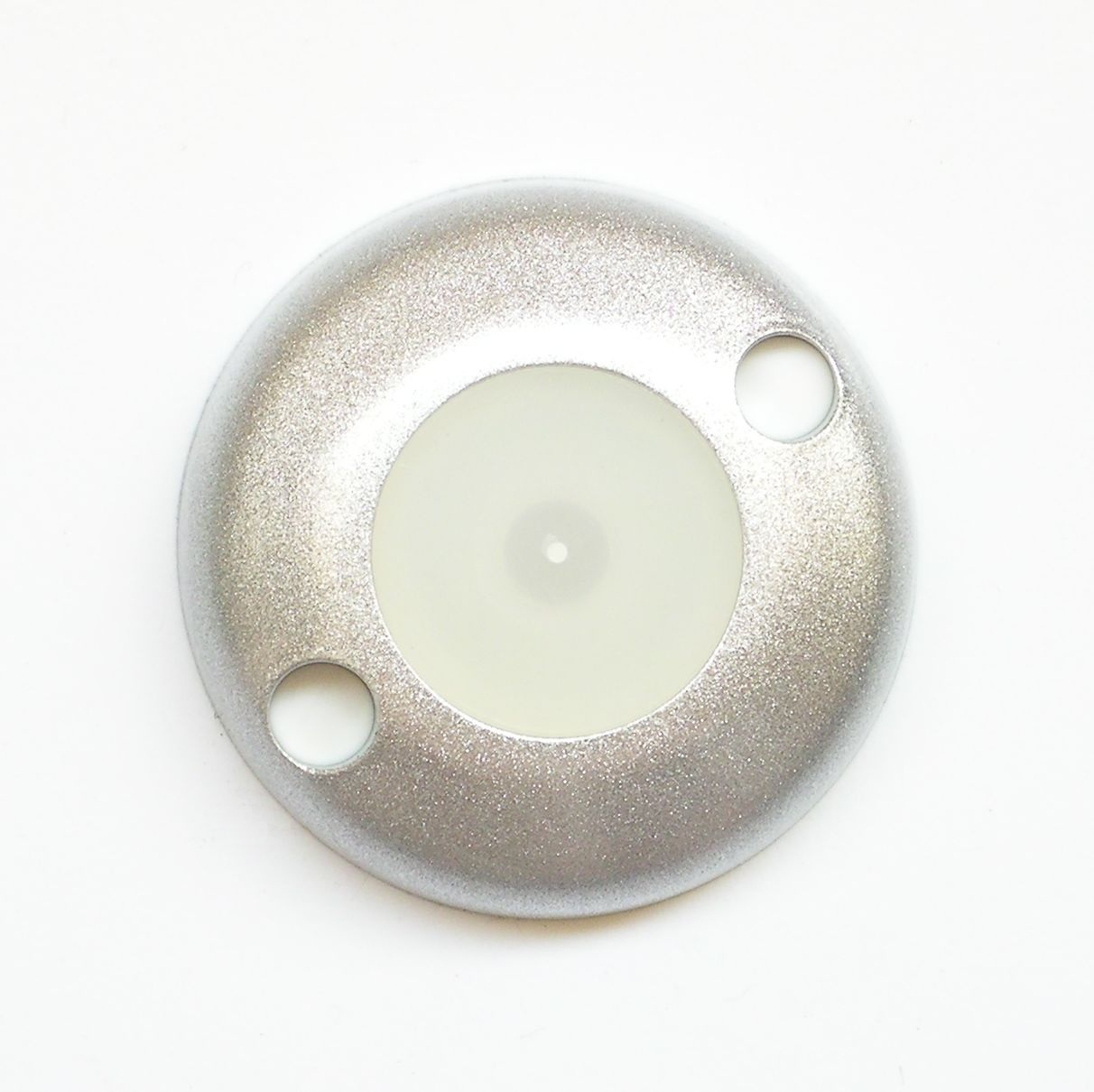

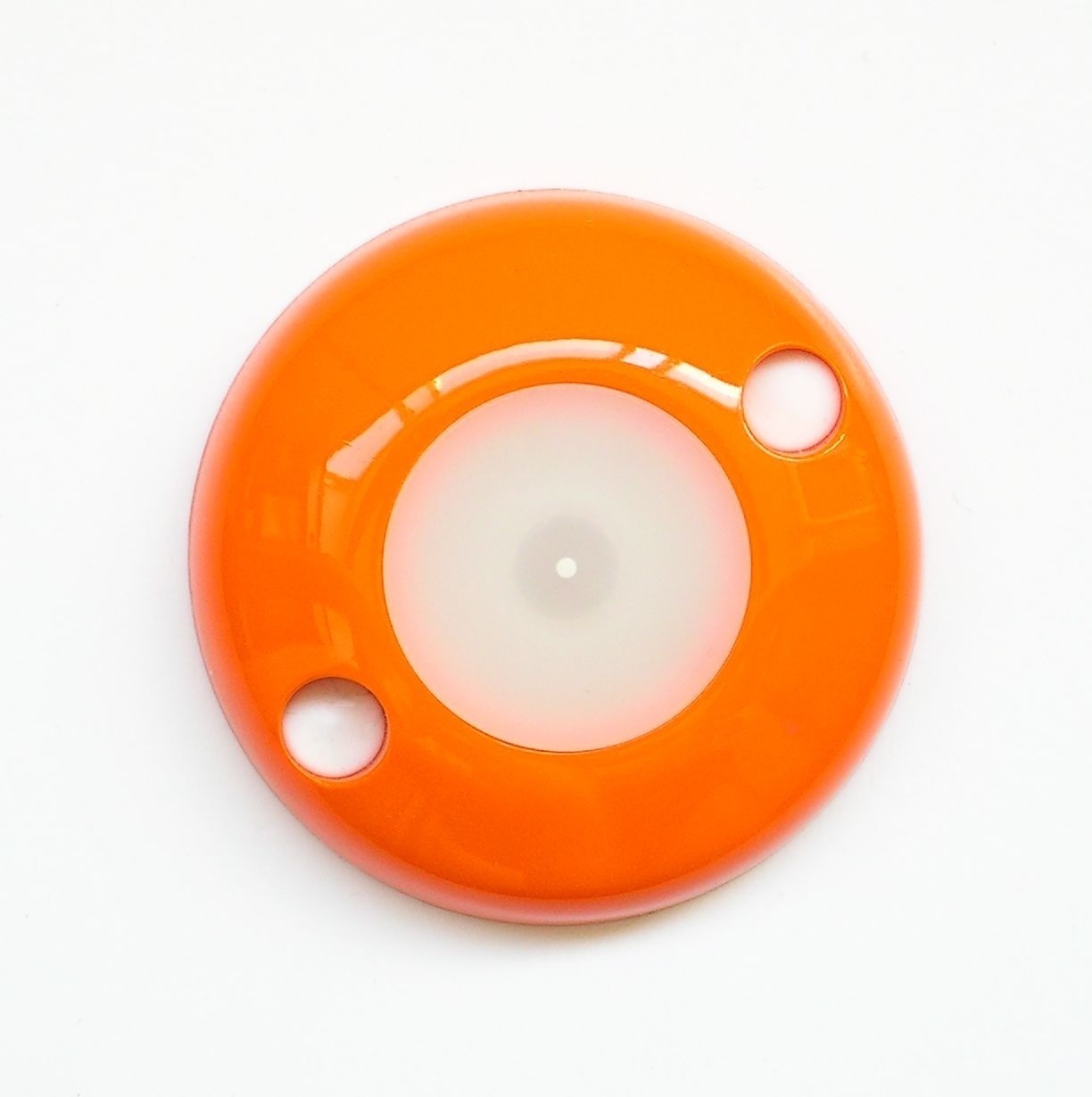

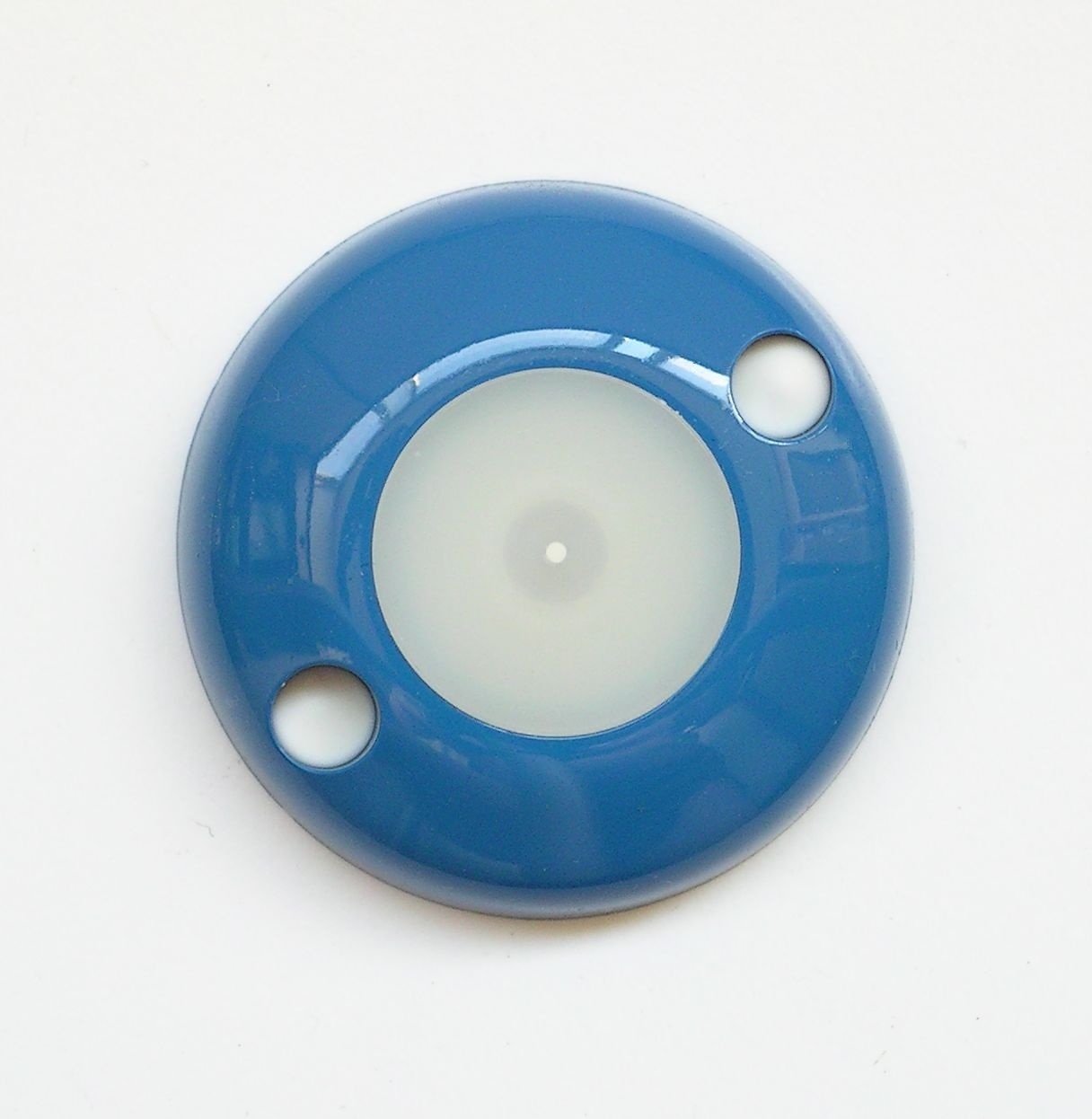

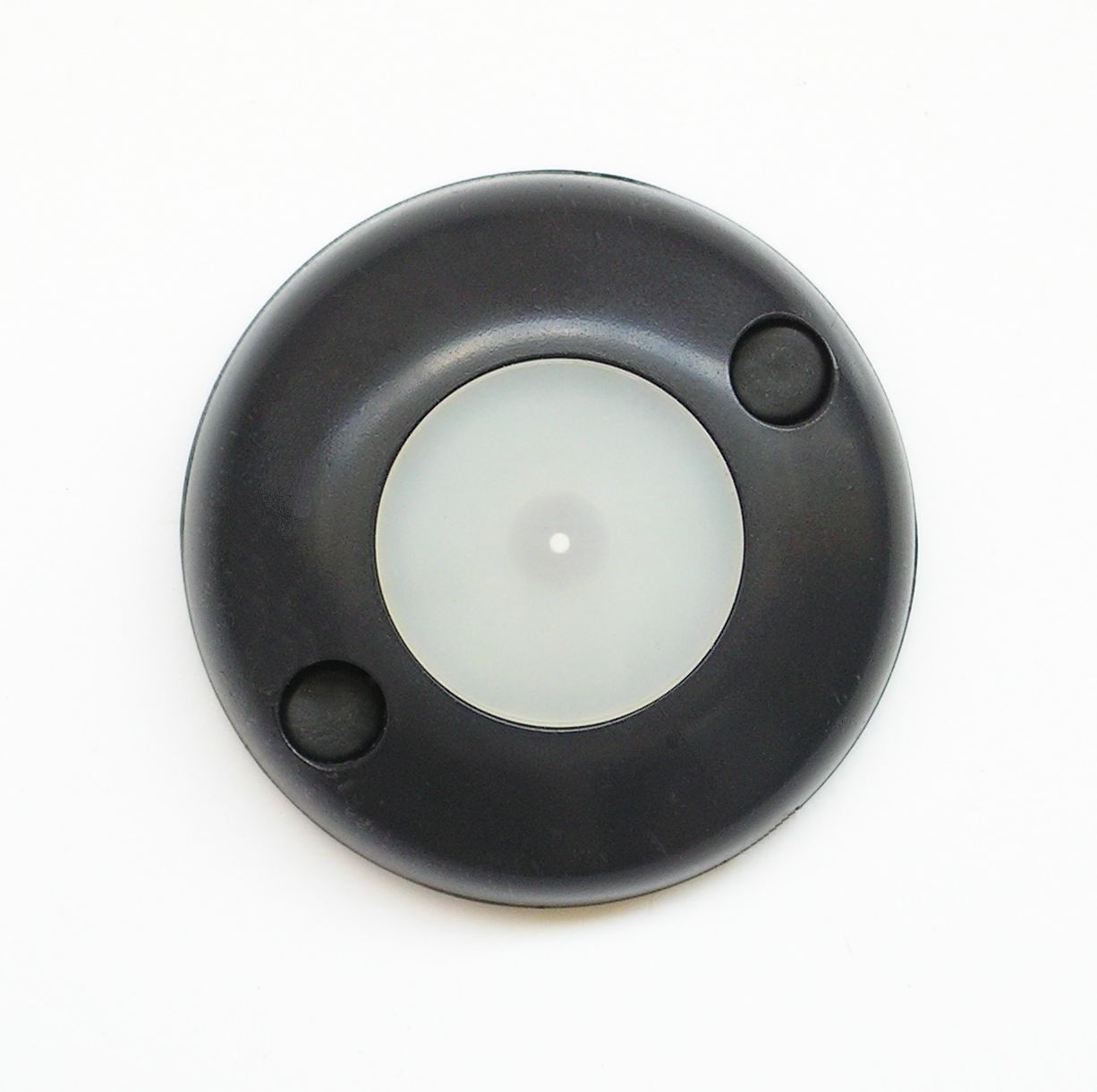

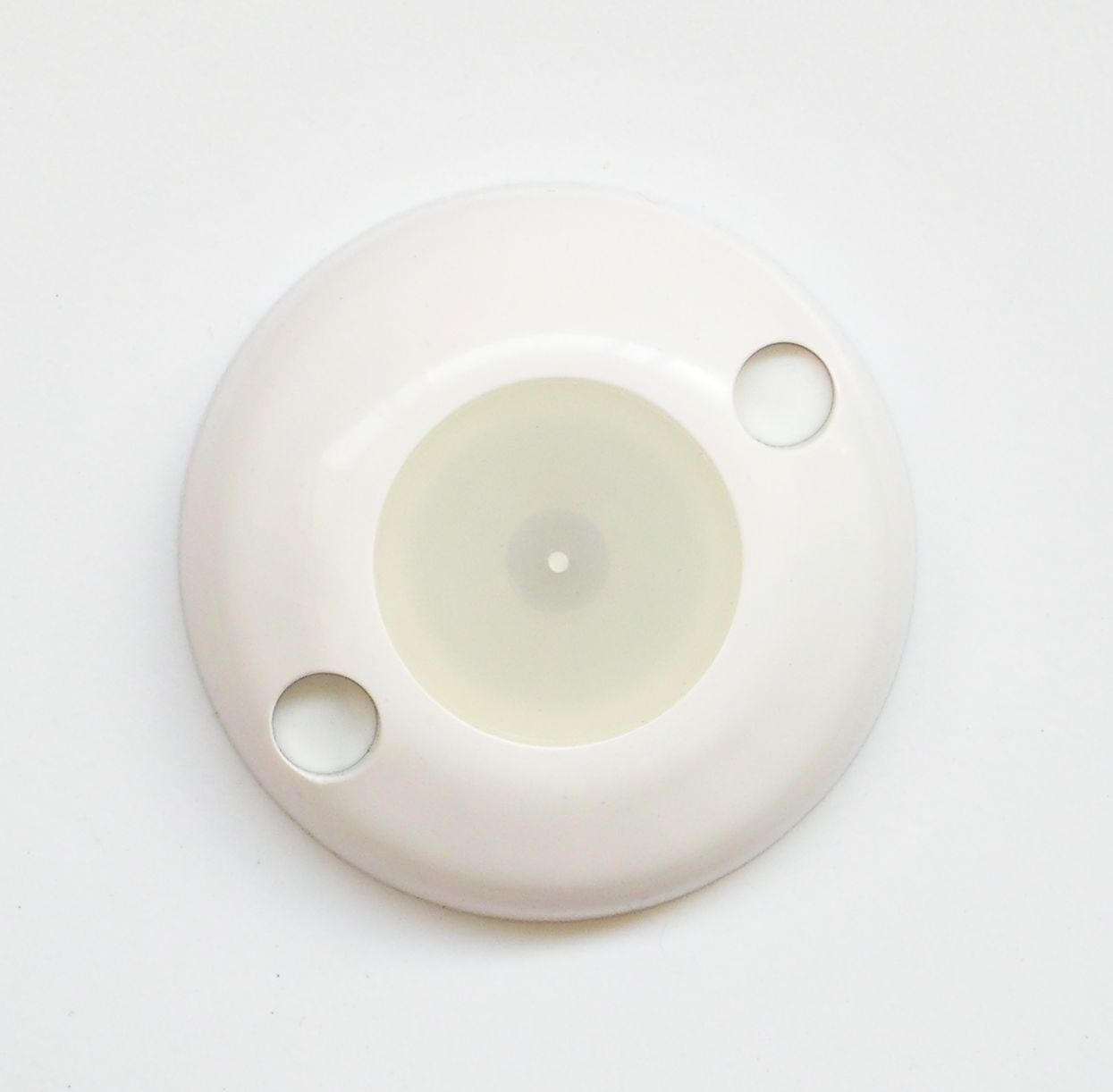

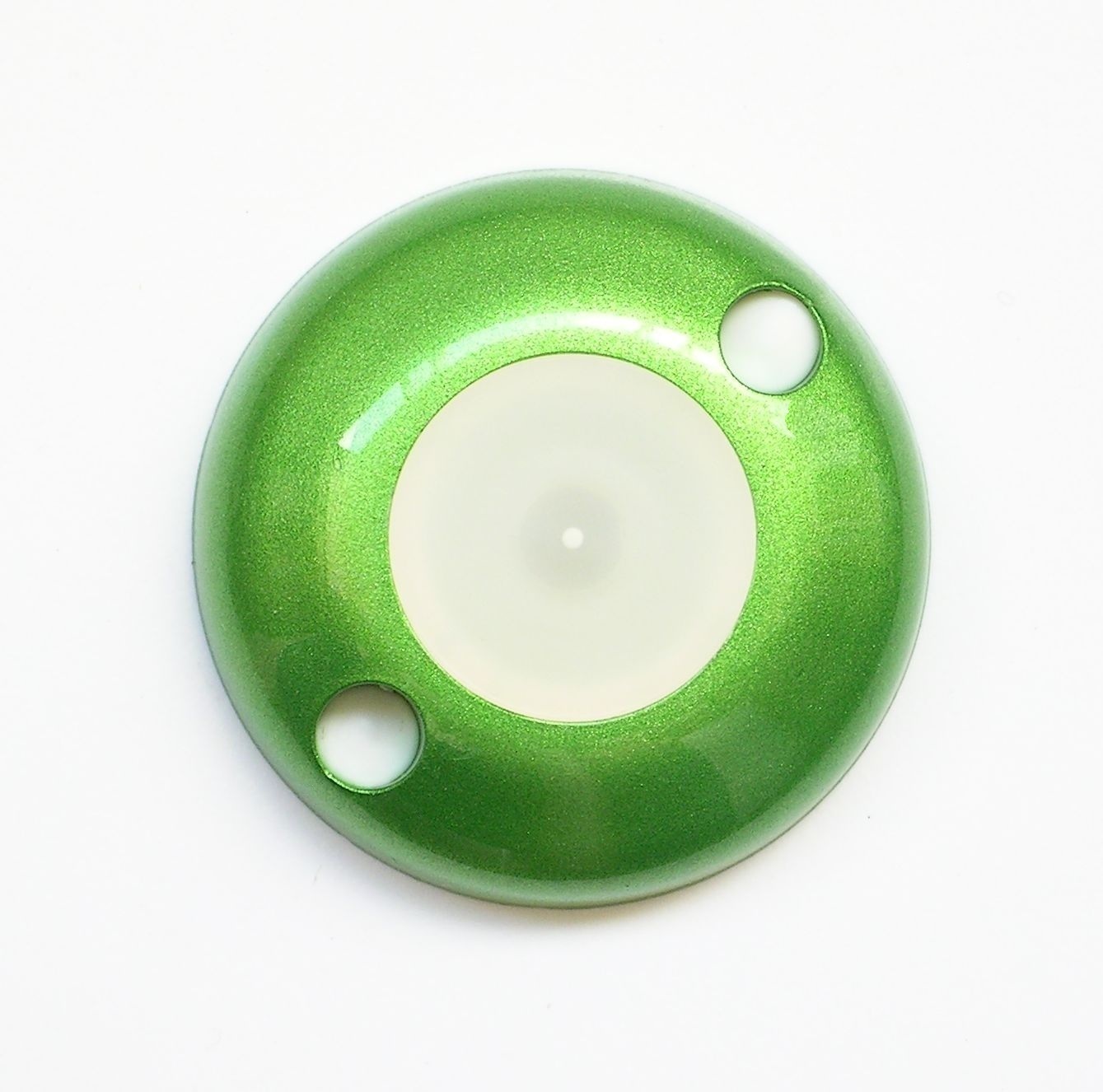

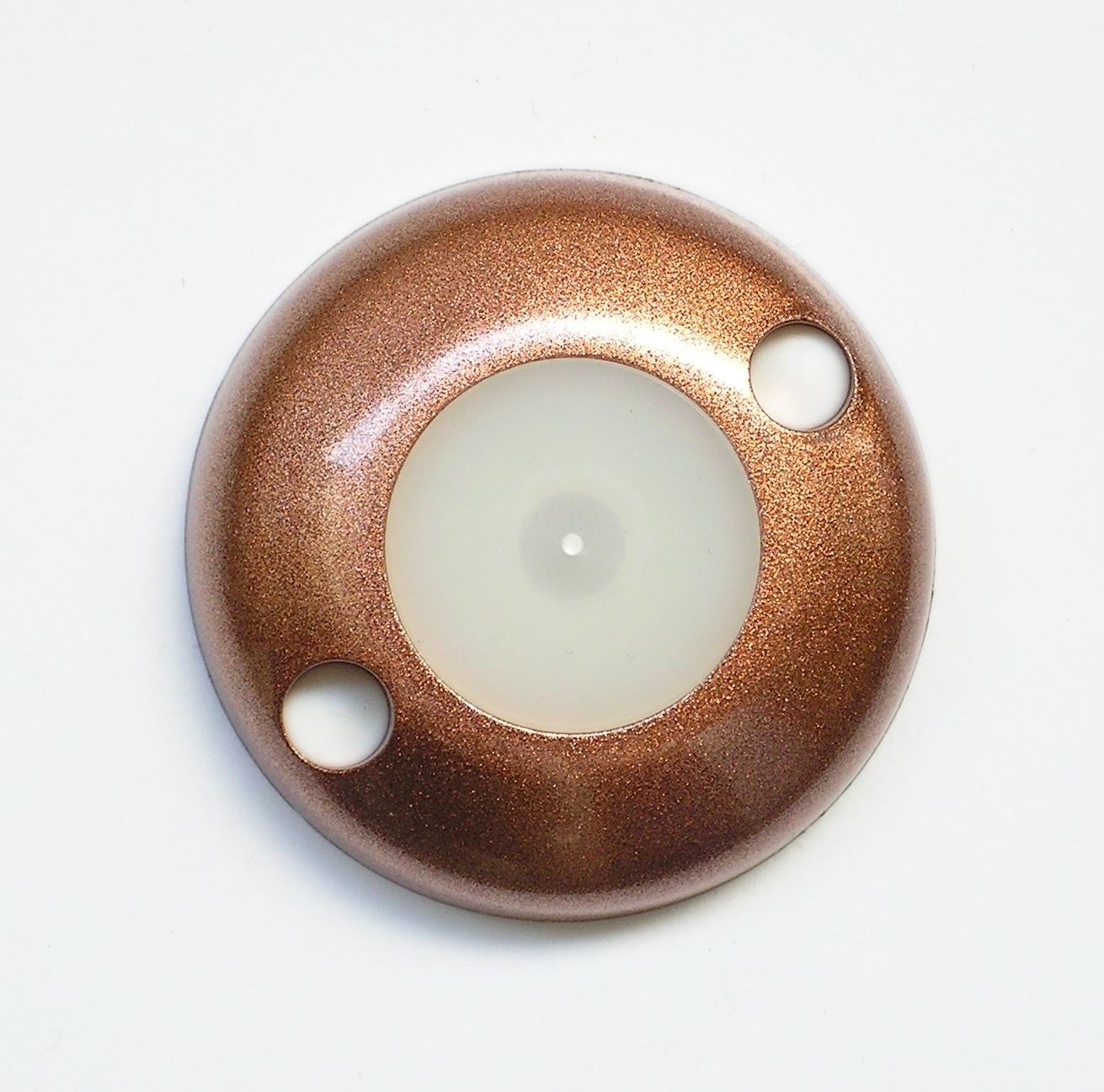

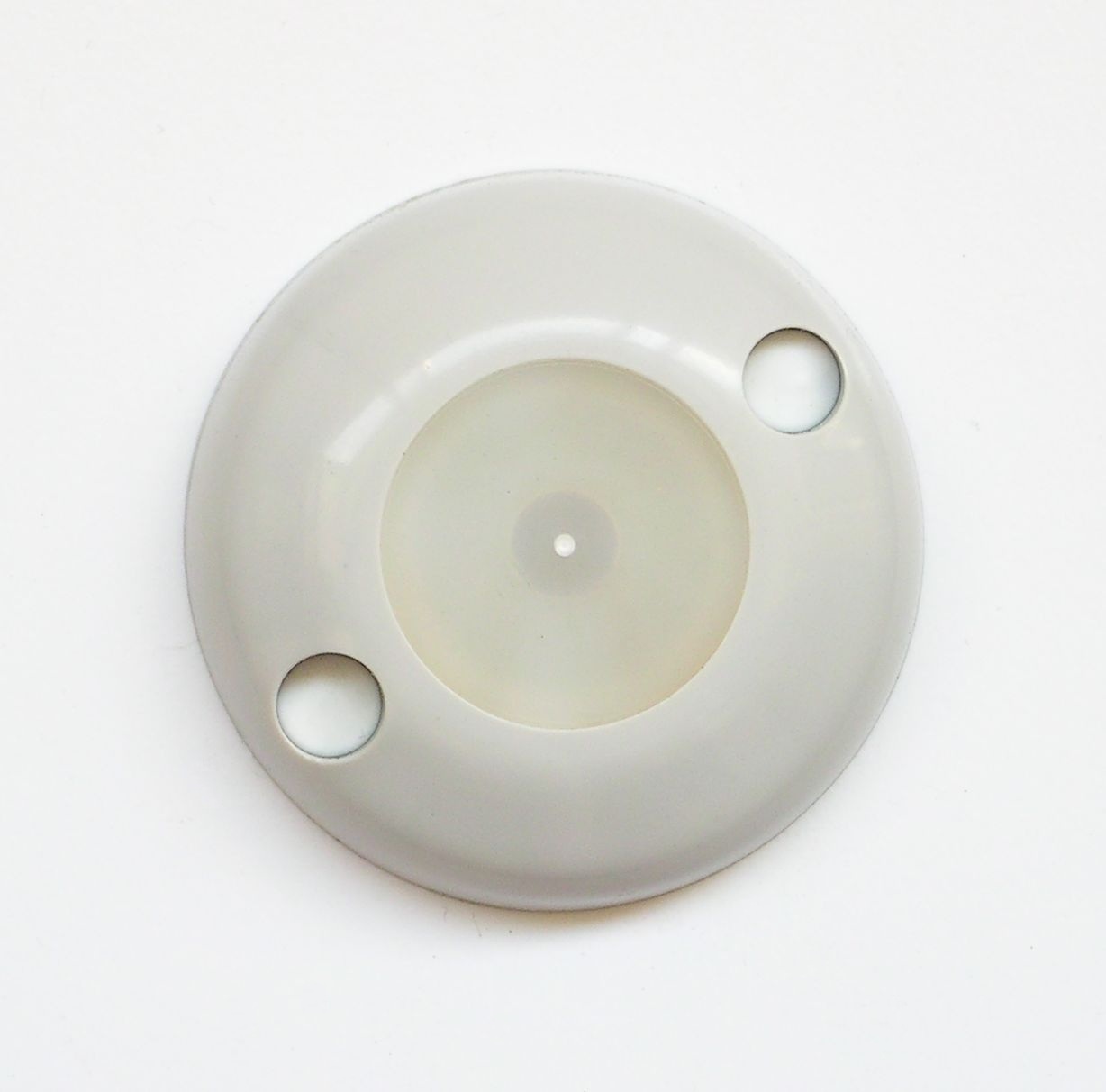

Цвет корпусасеребряный металлик, бронзовый металлик, зелёны йметаллик, чёрный, белый, серый, желтый, оранжевый, синий
Тип установкинакладная
Рабочая температура, Сот -40 до +50
Максимальная влажность98%
GERCH ZN
Размеры, мм41*41*10
Расстояние между центром отверстий крепления, мм31

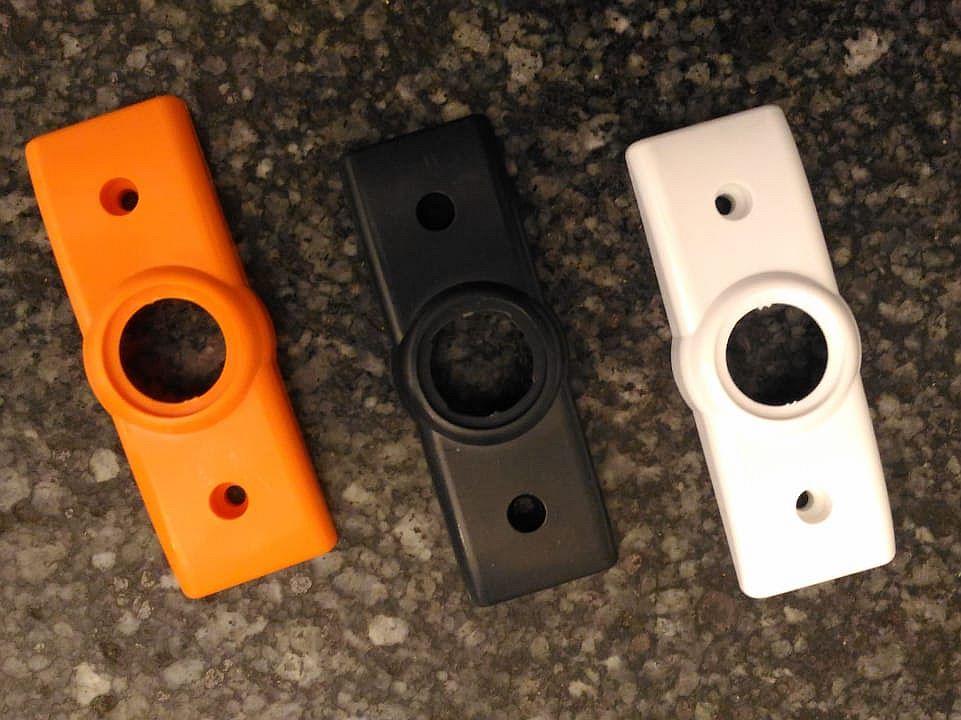

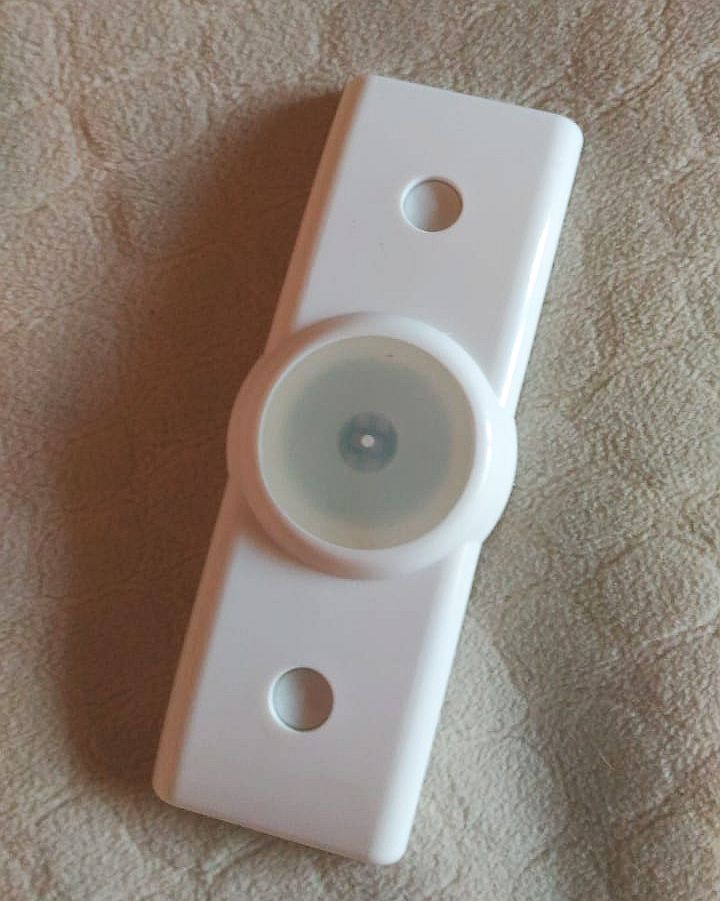

GERCH ZN LONG
Размеры, мм77*29*11
Расстояние между центром отверстий крепления, мм50


Gerch ZN кнопка выхода - размеры

Достоинства

Революционная технология! Двухпроводная проводная сенсорная кнопка, не требующая отдельных проводов питания. Благодаря этому она имеет существенные преимущества, при простоте монтажа, как у обычной кнопки.

Уникально, что двухпроводная сенсорная кнопка работает без дополнительных проводов питания, да ещё и с подсветкой по этим же 2-м проводам. Уже появились положительные отзывы от монтажников, что обычная неисправная кнопка, за 5 минут, меняется на сенсорную, даже не читая инструкции!


Преимущества:

Для сравнения, в изделиях на основе тактовых кнопок, максимальный ток нагрузки около 0,05А! При его превышении, у обычной кнопки значительно сокращается ресурс срабатываний..

Установка, Схемы подкючения

Установка

  1. Прислоните кнопку к месту в котором она будет устанавливаться. Длинной ручкой или тонким маркером (не зарисовывая поверхности корпуса) разметьте места установки шурупов. Просверлите отверстия под крепление корпуса.
  2. Проведите проводку и подключите её в соответствии со схемой подключения. По возможности (установки кнопки на неполой стене) желательно предусмотреть возможность протолкать излишки проводов во внутрь стены. Если это не возможно необходимо отмерить такое количество провода которое поместится между корпусом кнопки и стеной.
  3. Перед подключением проводов убедитесь, что контроллер или провод к замку не находятся под напряжением.
  4. Подключите провода в соответствии со схемой подключения а также другие используемые устройства — замок, контроллер, домофон.
  5. Подключите питание для проверки работы

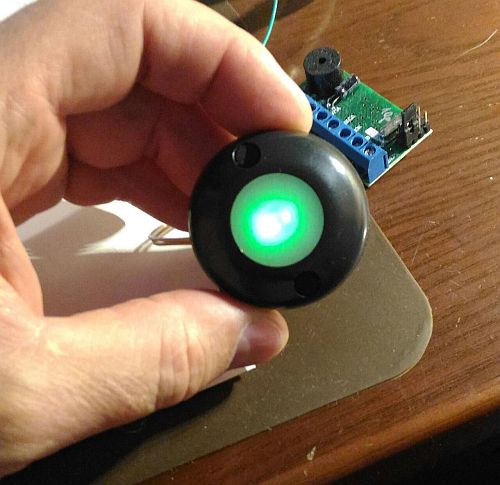

  6. Проверка работы — после подключения и подачи питания к цепи питающей замок на кнопке должна светится зелёная светодиодная подсветка. После прикосновения руки к поверхности центра кнопки подсветка кнопки должна потухнуть на 3 секунды в течении которых будет длится замыкание входящего и выходящего провода.
  7. Отключите питание и закрепите кнопку саморезами, затем установите заглушки в отверстия для крепления.

Возможные неисправности

Слишком сильный свет светодиодов — такое бывает при использовании кнопки для управления электромеханическим замком. Для ограничения света используйте наклейку которая идёт в комплекте с кнопкой

Слишком мало света — горит только один светодиод. Это говорит о недостаточном питании. Подключите к коричневому проводу питание 12 вольт через резистор 1000 ОМ.

Ничего не светится — проверьте полярность подключения проводов к кнопке, а также наличие питания на линии

При касании рукой ничего не происходит — проверьте подключение к замку или контроллеру (если кнопка не подключается к замку на прямую) а также убедитесь в том, что контроллер настроен на работу с используемым замком и кнопку нормально разомкнутую.

Гарантийные обязательства

Гарантия осуществляется в течении 2 лет с момента продажи при оказании инструкции с печатью дистрибьютора подтверждающей дату продажи. Гарантийный ремонт осуществляется производителем для устранения повреждений которые не были вызваны механическими повреждениями, использованием не по назначению, или же ремонт осуществлялся вне ремонтной мастерской производителя.

Комплект поставки:

Кнопка выхода 1 шт
Пластиковый пакетик 1 шт
Шурупы 2 шт
Монтажные заглушки 2 шт
Наклейка круглая 1 шт
Инструкция 1 шт

Схемы подключения

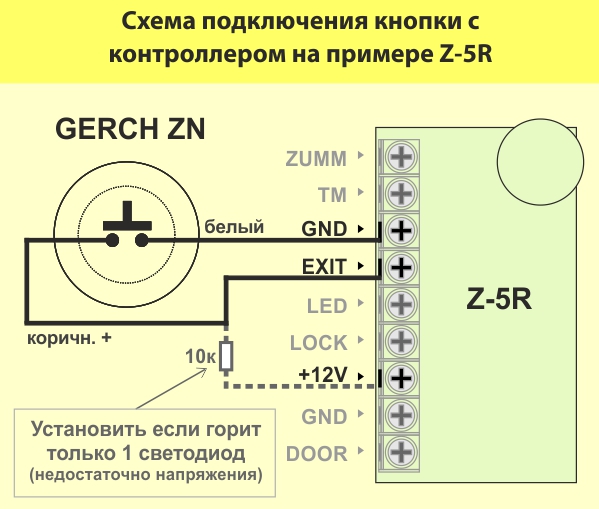

Схема подключения Gerch ZN кнопка выхода с контроллером

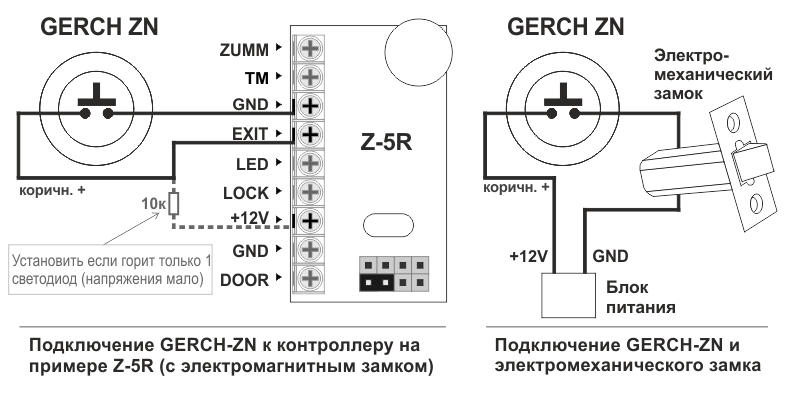

Схема подключения Gerch ZN кнопка выхода с электромеханическим замком

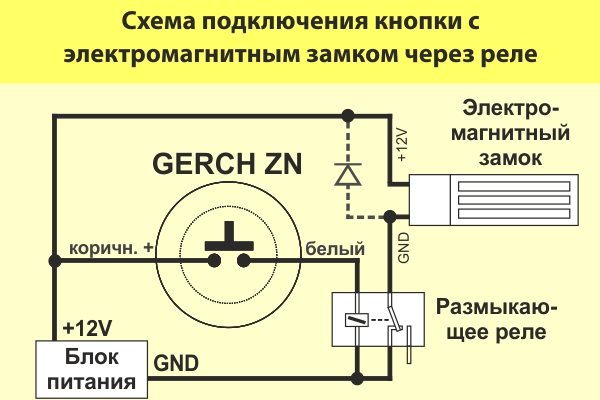

Схема подключения Gerch ZN кнопка выхода с электромагнитным замком

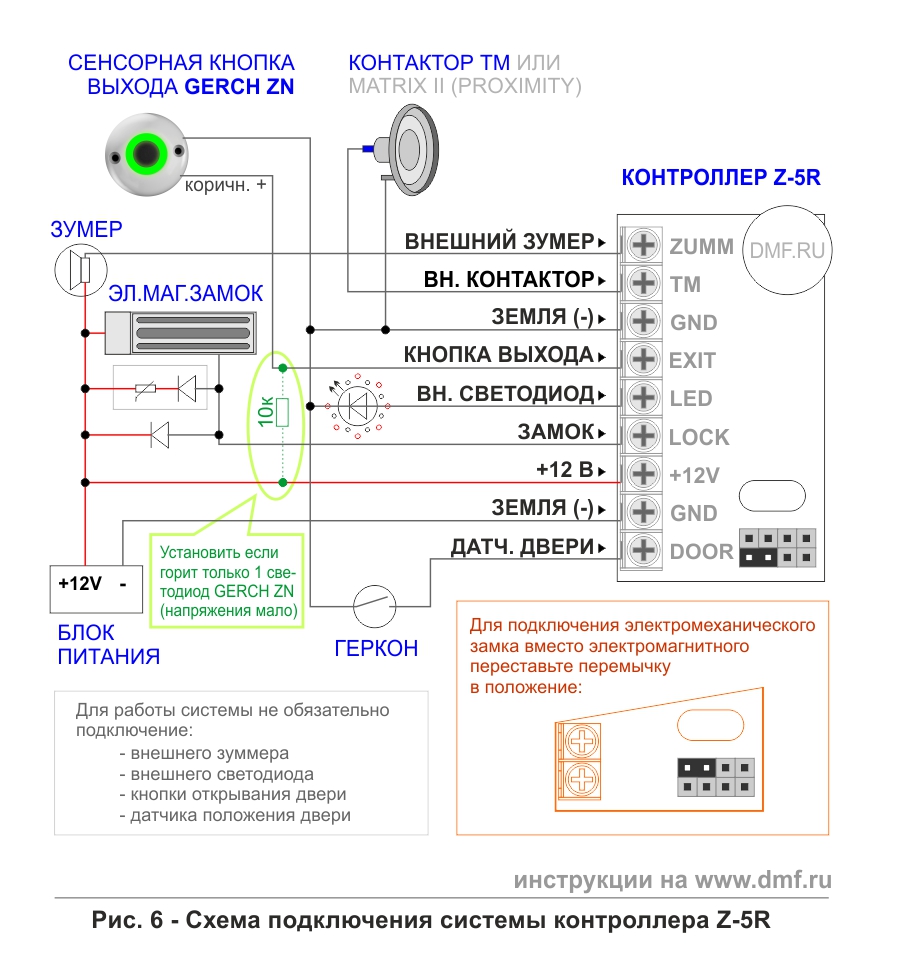

Схема подключения контроллера и кнопки GERCH ZN

Цены и документация

Цены

При заказе свыше 120 шт цена договорная. При заказе объёмом более 200 шт. возможны также другие формы исполнения.
Модель розничная цена монтажная организация/ дилер
GERCH ZN - обычная круглая 450 руб 349 руб /
260 руб
GERCH ZN LONG - удлинённый корпус 450 руб 349 руб /
260 руб

Скачать

инструкции GERCH ZN
Название инструкции Дата посл. изм. Размер
1Gerch ZN, Gerch ZN Long - инструкция 10.09.20181,49 mbpdf
2Gerch ZN - Рекламная брошура с сокращенной инструкцией 12.07.20182,19 mbpdf
3Gerch ZN - Схема подключения с Z5R 05.07.20180,3 mbjpg
4Gerch ZN - Схема подключения 08.07.20180,3 mbjpg
